Beida TUV-certificeret fotovoltaisk kabel overvinder eksterne miljømæssige udfordringer. Ved at bruge fortinnet iltfrit kobber med høj renhed og en speciel strandingsproces kan den prale af lav modstand og fremragende duktilitet, hvilket effektivt reducerer ustabilitet i kraftoverførsel og strømudsving. Isoleringen og kappen er lavet af bestrålet tværbundet polytetrafluorethylen (PTFE), der overholder internationale standarder såsom IEC 62930 og EN 50618. Den kan modstå ekstreme temperaturforskelle fra -40℃ til 120℃, samtidig med at den udviser stærk modstandsdygtighed over for høje temperaturer og alkalier, korrosion og syreskader. Efter lampeældningstests opfylder dens trækstyrkefastholdelseshastighed standarder, hvilket gør den i stand til at modstå streng klimaovervågning i ørkener, høj- og lavspændingsområder og kystområder.
For at imødekomme kravene til høj mekanisk ydeevne har kablerne dobbeltlagsisolering og beskyttende strukturdesign, hvor nogle modeller er udstyret med ståltapepanser. De udviser enestående modstandsdygtighed over for tryk og stød, hvilket gør dem velegnede til forskellige lægningsmetoder såsom direkte nedgravning, overliggende installation og installation af rørledninger, hvilket effektivt forhindrer konstruktionsskader og gnaverangreb. Alle produkter har bestået flammehæmmende test, der opfylder relevante sikkerhedsstandarder. De producerer lav røg og halogenfri forbrænding, forhindrer effektivt spredning af brand og giver en robust sikkerhedsbarriere til solcelleanlæg.

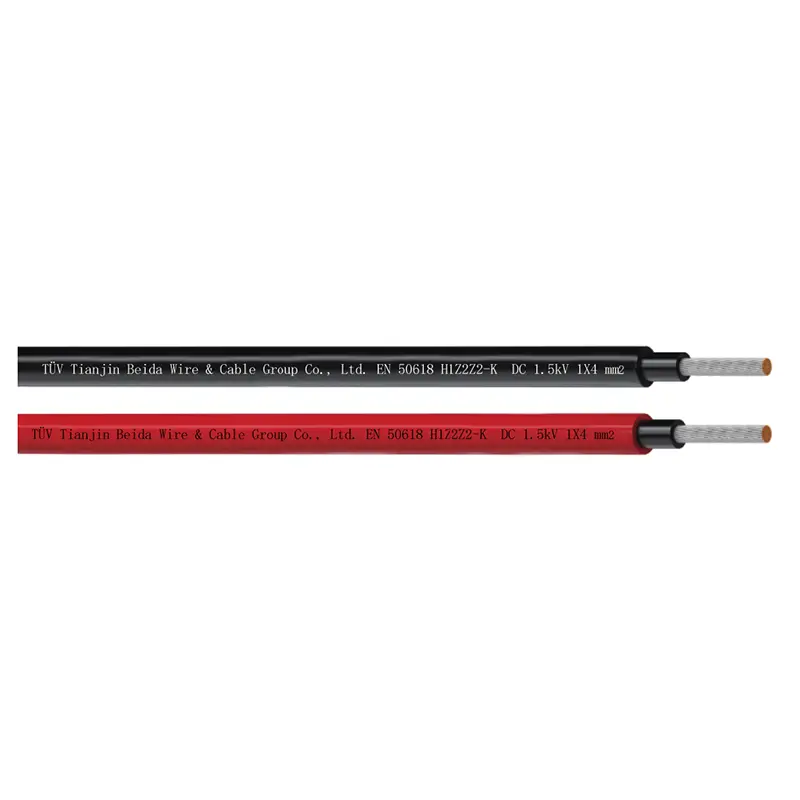

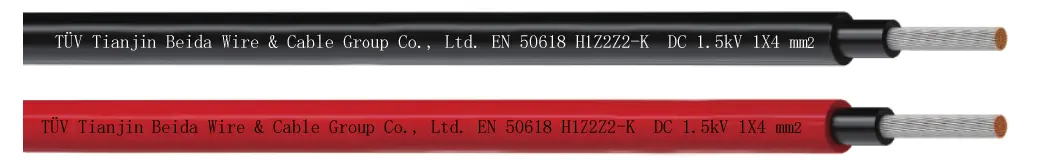

● EN 50618 (H1Z2Z2-K) ;
● PV-1F i henhold til 2PfG 1169/08.2007

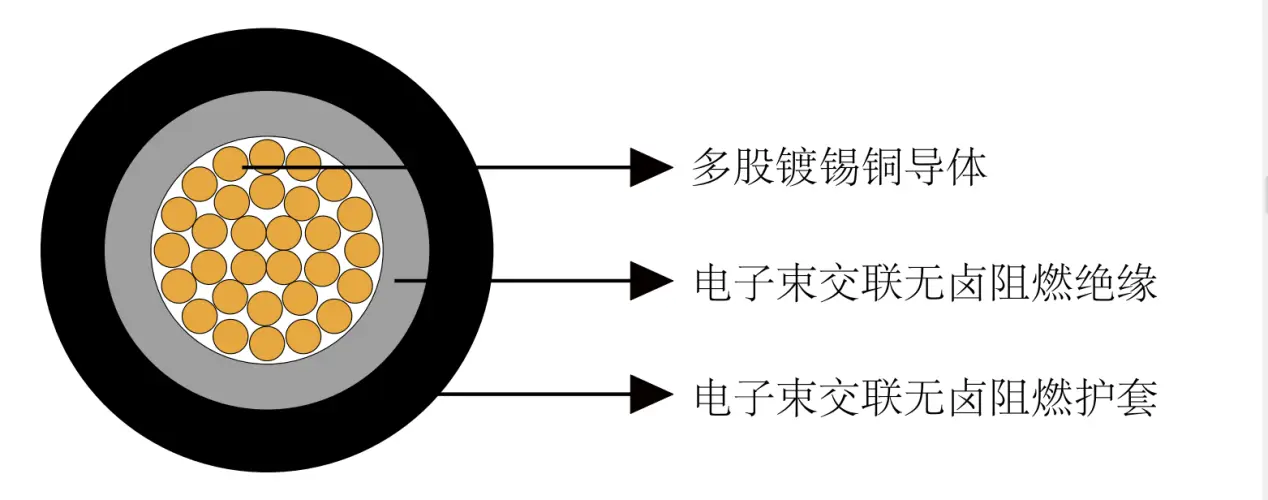

● Leder: Strandet fortinnet kobberleder iht. DIN VDE 0295 og IEC 60228 Klasse 5
● Isolering: Elektronstråletværbundet, halogenfri og flammehæmmende forbindelse, sort
● Skede: Elektronstråle-tværbundet, LSZH og flammehæmmende forbindelse, sort og rød.
● Nominel spænding Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; Maksimal tilladt DC-spænding: 1,8 kV DC (leder/leder, ikke-jordet system, kredsløb ikke under belastning.
●Omgivelsestemperatur: -40℃~+90℃
●Maksimal temperatur ved leder: 120 ℃ (20000 timer) i henhold til IEC/EN 60216-1, kortslutningstemperatur: 250 ℃/5 sek.
● Termisk udholdenhedstest: I henhold til EN60216-2 (temperaturindeks +120 ℃)
●Fugt-varmemodstand: I henhold til EN 50618, tabel 2 med 85 % luftfugtighed (test i henhold til EN 60068-2-78)
●Minimum bøjningsradius: 4XOD (fast), 5XOD (bøjning)
● Trækstyrke og forlængelse af isolering og kappe: Opfylder kravene i EN 50618 og 2PfG 1169
● Forventet brugsperiode: 25 år
● Ovalitet:≤15 %
● Brandydeevne i henhold til EN50265-2-1, IEC 60332-1, lav røgemission i henhold til EN 61034-2(Lystransmittans ≥60%), Halogenfri i henhold til EN 50525-1, Anneks B.
"Lav korrosivitet af gasser i henhold til EN 50267-2-2, IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Antal kerner X Nominel Tværsnit |
Antal Stranding |
Nominel lederdiameter |
Nominel isoleringstykkelse |
Nominel kappetykkelse |
Nominel samlet diameter |
Nominel Vægt |
|
Nr.X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Antal kerner X Nominel Tværsnit |
Antal Stranding |
Nominel lederdiameter |
Nominel isoleringstykkelse |
Nominel kappetykkelse |
Nominel samlet diameter |
Nominel Vægt |
|
n X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Ledermodstand og strømbærende kapacitet ved 20 ℃
|
Tværsnit |
Maksimal ledermodstand ved 20 ℃ |
Maksimal isoleringsmodstand ved 20 ℃ |
Maksimal isoleringsmodstand ved 90 ℃ |
Nuværende bæreevne |
||
|
Enkelt kabel fri i luft |
Enkelt kabel på overflader |
2 belastede kabler støder op på overflader |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Temperaturkonverteringskoefficient for nuværende bæreevne
|
Omgivelsestemperatur C |
Konverteringsfaktor |
|
Op til 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Reduktionsfaktor for akkumulering i henhold til IEC 60364-5-52, tabel B.52-17
