XLPE-isoleret PVC-beklædt SWA-strømkabel

XLPE-isoleret PVC-beklædt SWA-strømkabel er sammensat af en T1R kobberleder, XLPE-isolering, PVC-indpakningstape Stål-overløbsrustning og PVC-kappe.

Almindelige kabeltyper er YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA.

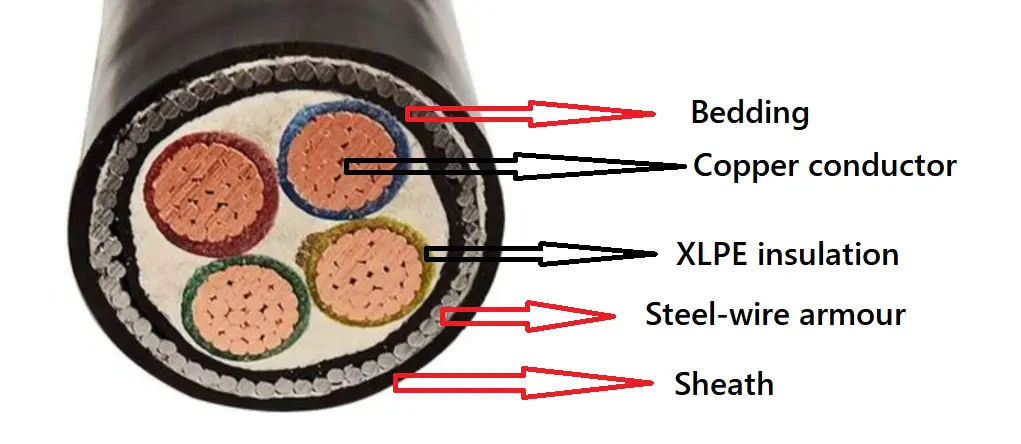

Produktstruktur

XLPE-isoleret PVC-beklædt SWA-strømkabel er sammensat af en T1R kobberleder, XLPE-isolering, PVC-indpakningstape Stål-overløbsrustning og PVC-kappe.

Leder: Kobber- eller aluminiumsleder, rundstående eller formet, klasse 2 til IEC 60228

og GB/T 3956-2008, For tværsnitsareal er ikke mere end 6 mm², en solid omgang

leder kan bruges, klasse 1 til IEC 60228 og GB/T 3956-2008.

Isolering: Isoleringstykkelse, materialeegenskaber skal være i overensstemmelse med IEC 60502 og GB/T 12706.

Kernefarve: 1 kerne: rød eller gul eller grøn eller blå eller sort

2 kerner: rød, blå eller rød, sort

3 kerner: gul, grøn, rød eller rød, gul, blå

4 kerner: gul, grøn, rød, blå eller rød, gul, blå, sort

5 kerner: gul, grøn, rød, blå, sort eller rød, gul, blå, sort, grøn

Over 5 coes: hvide kerner med sort nummer eller forskelligt farvet bånd

Indvendige belægninger: Indvendige belægninger kan være ekstruderet eller overlappet. Materialerne skal være egnede til kablets driftstemperatur og kompatible med isoleringsmaterialet.

Armering af ståltråd: I flerlederkabler skal pansringen påføres på en indvendig beklædning, der overholder ståltråde. Enkeltlederkablerne til brug på a.c. systemer skal bestå af ikke-magnetiske ståltråde.

Ydre kappe: Kedetykkelse, materialeegenskaber skal være i overensstemmelse med IEC 60502 og GB/T 12706.

Flammehæmmende kabel: Der skal anvendes flammehæmmende PVC ydre kappemateriale. De flammehæmmende kvaliteter kan klassificeres i tre kategorier: Bunch A, B og C.

Brandmodstandsdygtigt kabel: To lag Mica tape skal vikles rundt om lederen.

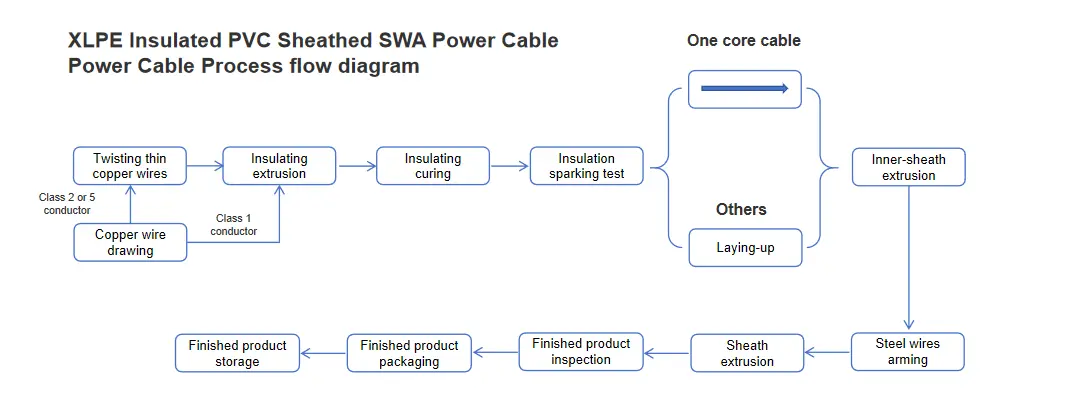

Proces flowdiagram

Ydelsesparameter

Mærkespænding: 0,6/1 kV

Testspænding: 3,5 kV i 5 minutter, ingen nedbrud skete

Arbejdstemperatur: -5ºC til +90ºC

Kortslutningstemperatur: +250 ºC

Minimum bøjningsbøjningsradius: 15* OD;

Minimum statisk bøjningsradius: 10* OD;

Kabel test:

1. Leder DC modstandstest: 20ºC leder DC modstand skal overholde GB/T 3956-2008, IEC 60228.

2. AC spændingstest: 3,5kV/5min, ingen nedbrud.

Prøvetagning:

1. Inspektion af lederstruktur: Den skal overholde de tekniske krav i GB/T 3956-2008, IEC 60228.

2. Størrelsen af ​​isolering, foring, ståltapepanser og kappestruktur skal overholde kravene i GB/T 12706.1-2020, IEC 60502.1.

Termisk forlængelsestest:

Prøveudtagnings- og testprocedurerne skal overholde bestemmelserne i GB/T 2951.21-2008, IEC 60811-2-1, kapitel 9, og resultaterne skal overholde bestemmelserne i GB/T 12706.1-2020, IEC 60502.1.

Typetest:

Den mekaniske og fysiske ydeevnetest af isolering og kappe skal overholde kravene i GB/T 12706.1-2020 og IEC 60502.1.

Elektrisk ydeevne skal overholde GB/T 12706.1-2020, IEC 60502.1

Enkeltkabelbrændingstesten skal overholde GB/T 19666-2019, IEC 60332.

Den medfølgende flammehæmmende test af kablet opfylder kravene i GB/T 19666-2019, IEC 60332.

Brandmodstandsprøvningen af ​​kabler skal overholde kravene i GB/T 19666-2019 og IEC 60331.

Strømbærende kapacitet i ampere（A）

Emballage og levering

Emballage detaljer:

Det bestemmes af mængden og kravene, du køber. Kan forhandles.

Havn: Tianjin Havn

Levering: Til søs, med fly, med ekspres.
