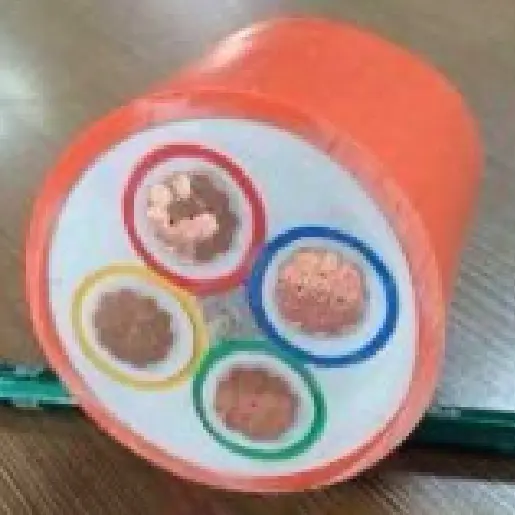

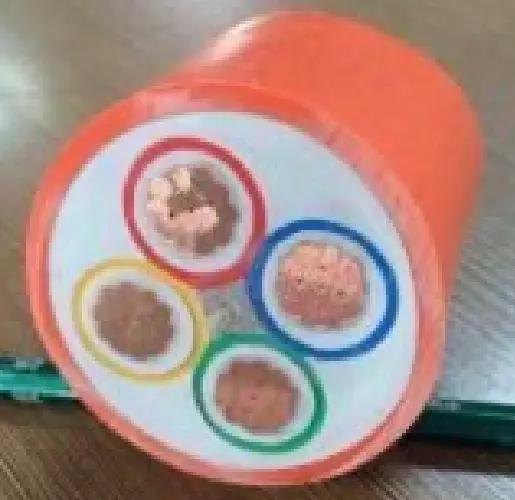

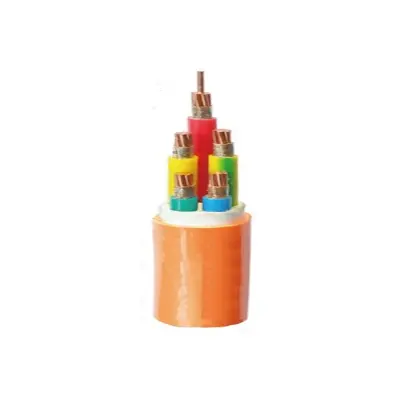

BBTRZ fleksible brandsikre kabler

Anvendelsesområde:

BBTRZ fleksible brandsikre kabler bruges som hovedstrømforsyningsledning fra transformerstationen (eller hovedfordelingsrummet) til brandsikringssystemet eller på særlige og klasse I-steder. De skal bruges som klasse A brandsikre kabler eller som erstatning for langtidsbrug af 90°C lavtrøgende, halogenfri flammehæmmende kabler. Disse kabler bruges i faste installationsapplikationer.

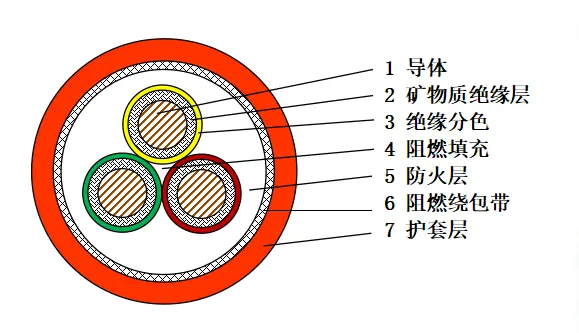

Produktstruktur

Kabelstrukturdesignet er omhyggeligt og professionelt. Lederdelen anvender enten den første eller anden type af udglødet kobberleder, som kan prale af fremragende ledningsevne og fleksibilitet, der opfylder kraftoverførselsbehovene i forskellige scenarier.

Det mineralske isoleringslag anvender indpakket brandsikkert glimmertape, som på grund af dets unikke materialeegenskaber effektivt kan forhindre spredning af brand ved høje temperaturer eller flammer, hvilket giver pålidelig brandbeskyttelse af kablet.

Det farvekodede isoleringslag anvender tværbundet polyethylenisoleringsmateriale med forskellige metoder til farvekodning. Isoleringsfarve kan tilføjes, eller farvetape, farvet garn osv. kan bruges, hvilket letter hurtig og nøjagtig identifikation af kredsløb under kabelinstallation og vedligeholdelse.

I kabelfyldningsprocessen bruges flammehæmmende fyldmaterialer i centrum for at undertrykke flammeudbredelse. I mellemtiden kan indpakningstape bruges til at binde fyldmaterialerne for at sikre tæt fyldning og strukturel stabilitet.

Det brandsikre lag består af mineraler og indpakningsbånd. Først ekstruderes et lag af mineralsk materiale, som har fordele såsom brandmodstand, brandbestandighed, høj temperaturbestandighed og termisk isolering, på den kabelforbundne kerne for at konstruere en brandbarriere. Det ydre lag er beskyttet af et flammehæmmende tape viklet rundt om det for at øge den brandsikre effekt og sikre sikker drift af kablet i ekstreme miljøer.

Skeden er lavet af halogenfri, røgfattig, flammehæmmende polyolefinbeklædningsmateriale, som udviser fremragende flammehæmmende egenskaber og ikke producerer skadelig røg under forbrænding, hvilket reducerer skaderne på personale og miljø. Skeden er typisk orange eller mandarin i farven, som er iøjnefaldende og let at identificere. Den kan også farves sort efter anmodning for at imødekomme behovene i forskellige brugsscenarier.

Ydelsesparameter

Den nominelle spænding af disse BBTRZ fleksible brandsikre kabler er 0,6/1kV. Under testfasen blev der påført en testspænding på 3,5 kV i 5 minutter, og der opstod ingen sammenbrud. Den langsigtede tilladte driftstemperaturgrænse for kabellederen er 90 ℃. Når kablet lægges, bør den omgivende temperatur ikke være lavere end 0 ℃. Den mindste bøjningsradius er 12 gange kablets ydre diameter (12*OD). Det mineralske isoleringslag er lavet af flere lag glimmertape med brandhæmmende egenskaber.

Med hensyn til brandmodstand opfylder dette kabel kravene i både virksomhedsstandarder og IEC 60331-1 med en forbrændingsvarighed på op til 180 minutter. Med hensyn til ledermodstanden ved 20ºC skal den overholde specifikationerne for enten Type 1 eller Type 2 udglødet kobberledere som beskrevet i GB/T 3956 og IEC 60228. Hvad angår isolationsmodstand, bør kablets isolationsmodstand ikke være mindre end 100 MΩ·km ved omgivelsestemperatur.

Derudover skal det færdige kabel gennemgå en brandmodstandstest, hvor testmetoden følger bestemmelserne i GB/T 19216.21. Temperaturen for brandeksponeringen er indstillet til 950~1000 ℃, med en varighed på 180 minutter, efterfulgt af en afkølingsperiode på 15 minutter. I denne periode må kablet ikke udvise kortslutninger eller åbne kredsløb.

Fælles kabelspecifikationer

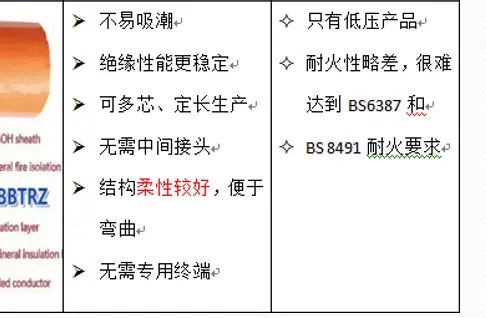

Fordele og ulemper ved fleksibelt brandsikkert kabel BBTRZ sammenlignet med mineralisoleret kabel BTTZ:

Fordele:

Kabelisolering er ikke tilbøjelig til at absorbere fugt og har en stabil isoleringsevne.

Flere kerner kan fremstilles i faste længder, hvilket reducerer antallet af mellemstik i kabler.

Strukturen er fleksibel, hvilket letter kabelbøjning og reducerer vanskeligheden ved at lægge.

Kabler kan bruges uden dedikerede afslutninger, hvilket reducerer omkostningerne til tilbehør.

Ulemper: Brandmodstanden er lidt ringere og kan ikke opfylde kravene i BS 8491.

Den maksimale driftstemperatur er 90 ℃, hvilket ikke når 250 ℃ af BTTZ

Det højeste niveau af forbrændingsydelse kan opfylde kravene i klasse B1, men kan ikke opfylde kravene i klasse A.

Applikationsscenarier:

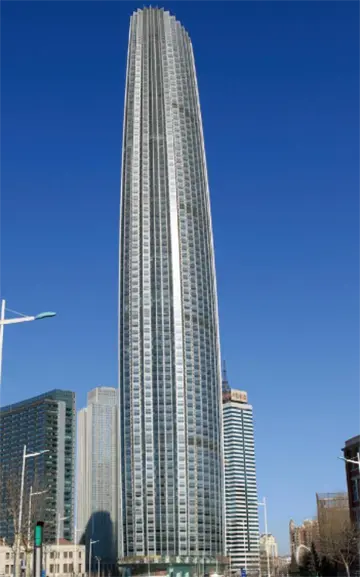

højhus

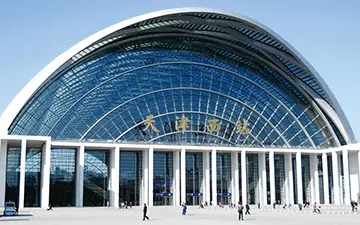

banegård

lufthavnsterminal

steder af historisk interesse og naturskøn skønhed

Emballage og levering

Emballage detaljer:

Det bestemmes af mængden og kravene, du køber. Kan forhandles.

Havn: Tianjin Havn

Levering: Til søs, med fly, med ekspres.
