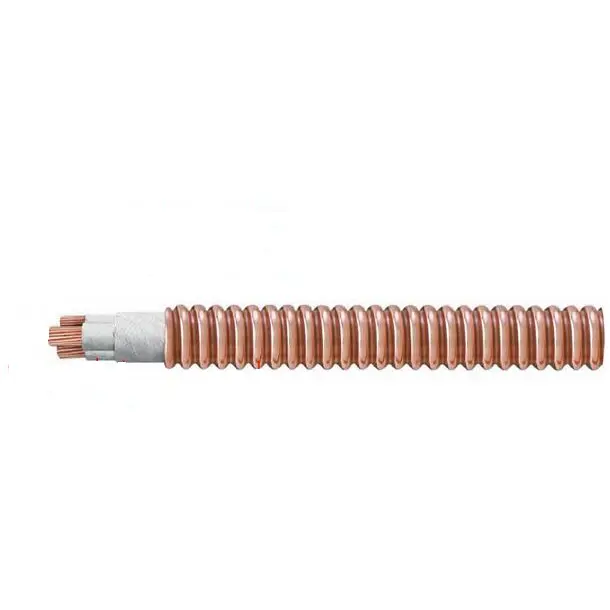

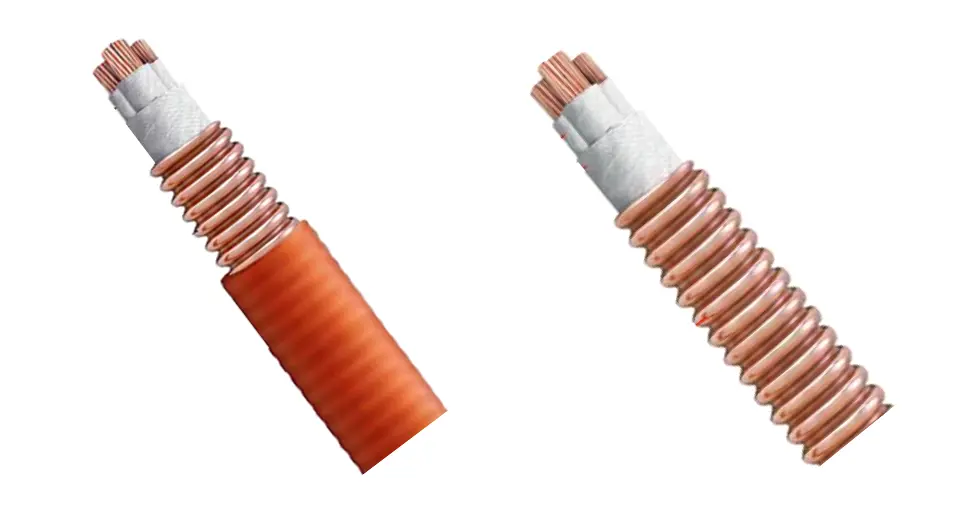

RTTZ Brandhæmmende korrugeret kobberkabel

Vælg Tianjin Beida som din producent og leverandør, vælg pålidelig RTTZ Brandhæmmende Corrugated Copper Cable-løsning. Vi kan tilbyde direkte fabrikspriser.

Anvendelsesområde:

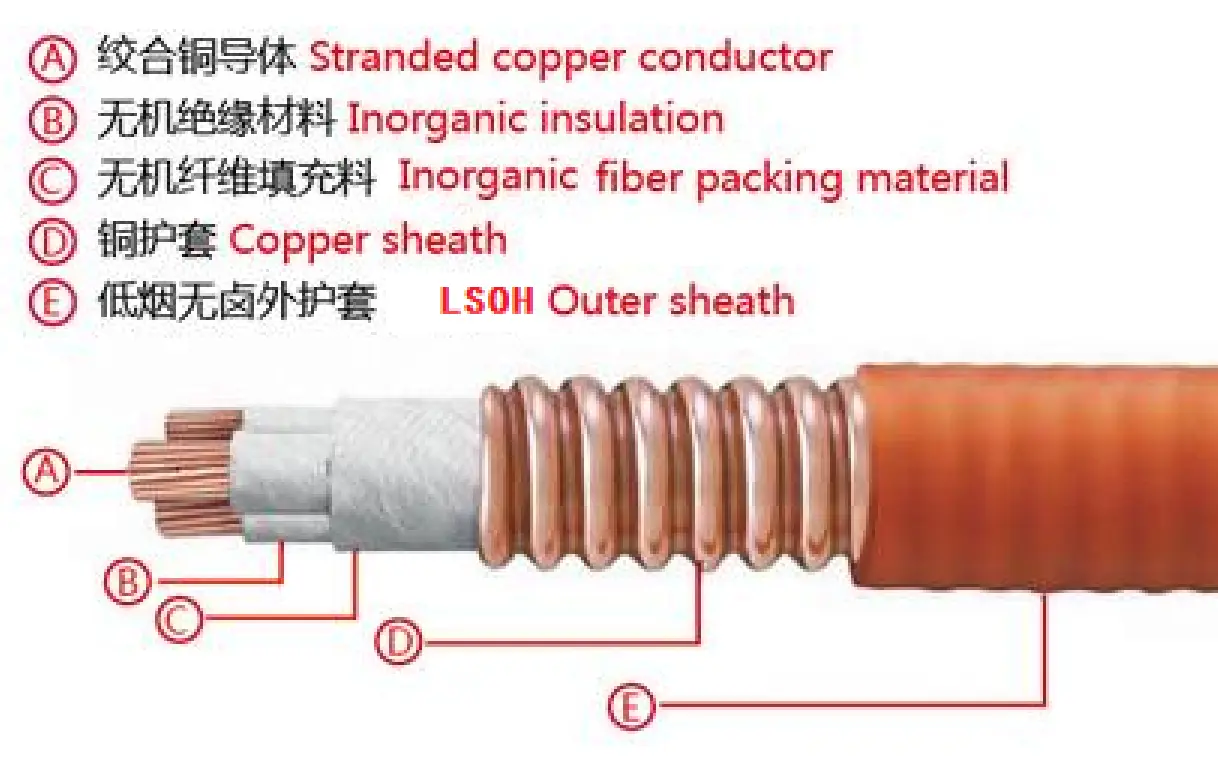

Produktstruktur

Kabelkonstruktion og tekniske krav

Leder: Brug den første eller anden type af udglødet kobberleder.

Mineralisoleringslag: Det fremstilles ved at pakke brandhæmmende glimmertape eller andre mineralske isoleringsbånd med lignende funktioner.

Kabelsamling og beskyttelseslag: Kabelkernerne er tæt fyldt med materialer, der har flammehæmmende og brandsikre egenskaber, og det beskyttende lag er sammensat af passende flammehæmmende og brandhæmmende tape viklet rundt.

Kobbermetalkappe: Den er fremstillet ved hjælp af kobberstrimmel argonbuesvejseteknologi og bølgepap.

Kappelag: Det er lavet af halogenfrit, røgfattigt, flammehæmmende polyolefinbeklædningsmateriale. Generelt er det orange eller mandarin, men sort kan vælges efter behov.

strukturdiagram

Ydelsesparameter

Det brandhæmmende RTTZ-korrugerede kobberkabels nominelle spænding er 0,6/1kV. Testspændingen er indstillet til 3,5 kV, og spændingen påføres kontinuerligt i 5 minutter, uden at der sker nedbrud i denne periode. Den maksimalt tilladte langtidsdriftstemperatur for kabellederen er 90 ℃.

Ved lægning af kabler bør den omgivende temperatur ikke være lavere end 0 ℃. Den mindste bøjningsradius er 12 gange kablets ydre diameter. Det mineralske isoleringslag er omhyggeligt udformet ved hjælp af flere lag brandsikkert glimmertape.

Ved 20ºC skal ledermodstanden nøje overholde de specificerede standarder for type 1 eller type 2 udglødede kobberledere i GB/T 3956 og IEC 60228. Ved omgivelsestemperatur bør kablets isolationsmodstand ikke være mindre end 100 MΩ·km.

Med hensyn til brandmodstandstestning opfylder den fuldt ud standardkravene i GB/T 34926. Den specifikke testmetode er som følger:

For det første skal du udføre C, W, Z test i overensstemmelse med BS 6387 standarden;

For det andet skal testen udføres i overensstemmelse med bestemmelserne i BS 8491;

For det tredje skal du udføre en brandmodstandstest i henhold til GB/T 19216.21 med temperaturen styret til 950~1000 ℃, en brandeksponeringsvarighed på 180 minutter og en afkølingsperiode på 15 minutter. I denne periode må kablet ikke udvise kortslutninger eller åbne kredsløb.

Produktrepræsentationsmetode

Produktkode

Glimmertape mineralisoleret korrugeret kobberbeklædt kabel………R

Polyolefin ydre kappe………………Y

Kobberleder ......................... T

Halogenfri og lav-røg …………………WD (valgfri)

Kobberskede ........................................ T

Brandhæmmende kvaliteter A/B/C... ZA/B/C

Glimmertape ........................................................................................................Z

Nominel spænding …………………0,6/1

Kabel specifikationer

Forholdsregler for kabler

Installation

Lægningsmetode: Den kan lægges i tunneler, kabelgrave, bakker, trug og skakte, der understøtter både synlig og skjult lægning. For enkeltlederkabler er det forbudt at bruge magnetisk ledende materialer (såsom jerntråd) til fiksering for at undgå tab af hvirvelstrøm.

Bøjning og spændvidde: Styr bøjningsradius i henhold til producentens specifikationer. Reference for vandret bøjlespænde: For ydre diametre ≤20 mm er spændvidden 400 mm; for dem >20 mm er spændvidden 800 mm. For lodret støttespændvidde: For ydre diametre ≤20 mm er spændvidden 1500 mm; for dem >20 mm er spændvidden 1000 mm.

Afrulning og fiksering: Rul kablet ud i henhold til retningen markeret på kabelrullen for at undgå vridning; se ovenstående krav til fikseringsspændvidden i kabelbakken.

Terminal og stik

Terminalfabrikation: Fjern ca. 300 mm isolering fra endelederen, krymp ledningsnæsen og brug et megohmmeter til at teste isolationsmodstanden mellem kobberkappen og lederen samt mellem lederne. Efter at have sikret sig, at isolationsmodstanden er tilfredsstillende, påføres en varmekrympende muffe til tætning.

Mellemstik: Det foretrækkes at bruge færdige konnektorer med en brandmodstandsklassificering, der svarer til kabelkroppens. Under installationen på stedet er det nødvendigt at sikre tætning og isolering for at reducere fejlpunkter.

Drift og vedligeholdelse

Temperaturkontrol: Under normal drift bør ledertemperaturen ikke overstige 90 ℃. Når lederen ikke kan berøres og ikke kommer i kontakt med brændbare materialer, kan kappetemperaturen hæves til 105 ℃.

Isolationstest: Brug regelmæssigt en megger til at teste isolationsmodstanden for at sikre, at der ikke er fugt eller beskadigelse; kobberkappen skal være pålideligt jordet for at sikre sikkerheden.

Forebyggelse af tab og beskyttelse: Undgå at ridse kappen med skarpe genstande, og tilføj beskyttelsesmanchetter, når du passerer gennem vægge/gulvplader for at forhindre mekanisk skade.

Emballage og levering

Emballage detaljer:

Det bestemmes af mængden og kravene, du køber. Kan forhandles.

Havn: Tianjin Havn

Levering: Til søs, med fly, med ekspres.
