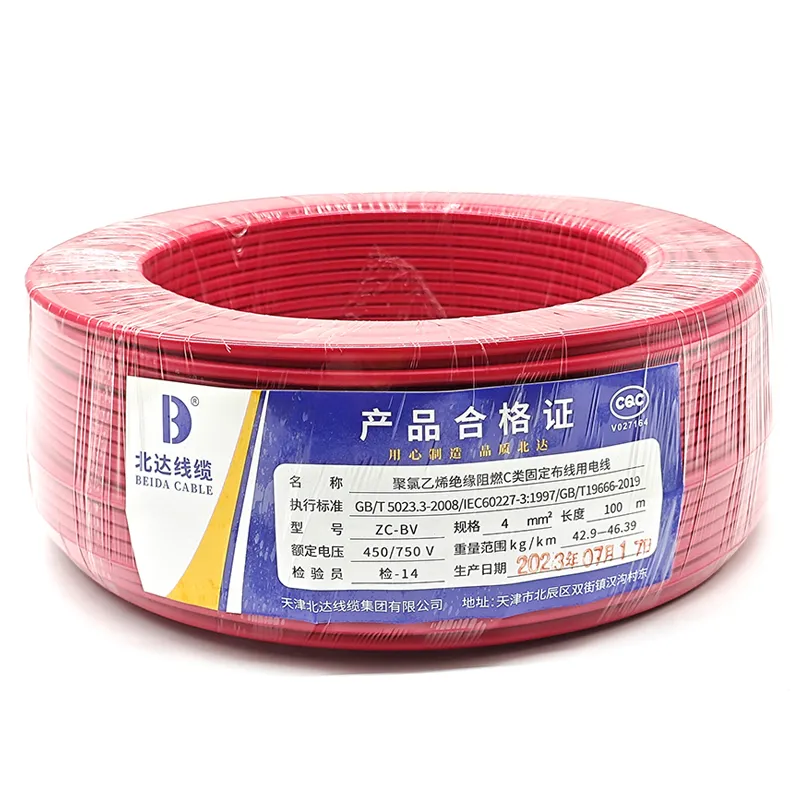

IEC 60227 Single Core PVC-kabel

Tianjin Beida er en producent og leverandør af PVC-enkeltlederkabler i Kina. IEC 60227 Single Core PVC-kabel er velegnet til fast ledning af strøminstallation eller fleksibel tilslutning af intern ledning af udstyr, og også egnet til beskyttende lægning af distributionsboks og koblingsudstyr, nominel spænding op til 450/750 V.

Send forespørgsel

Produkt beskrivelse

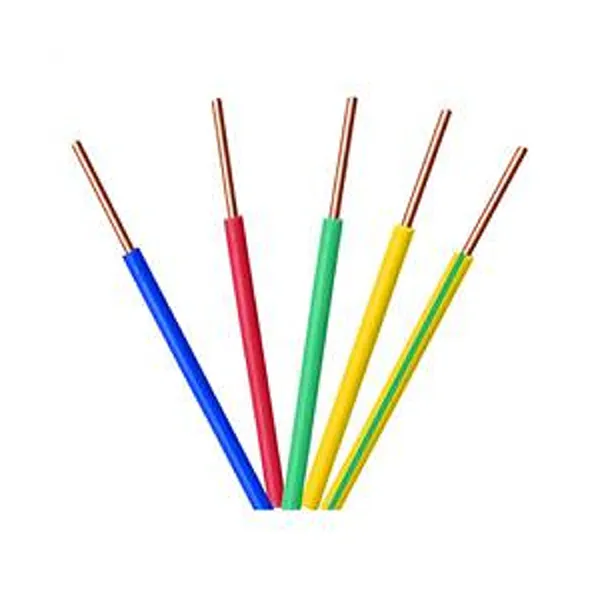

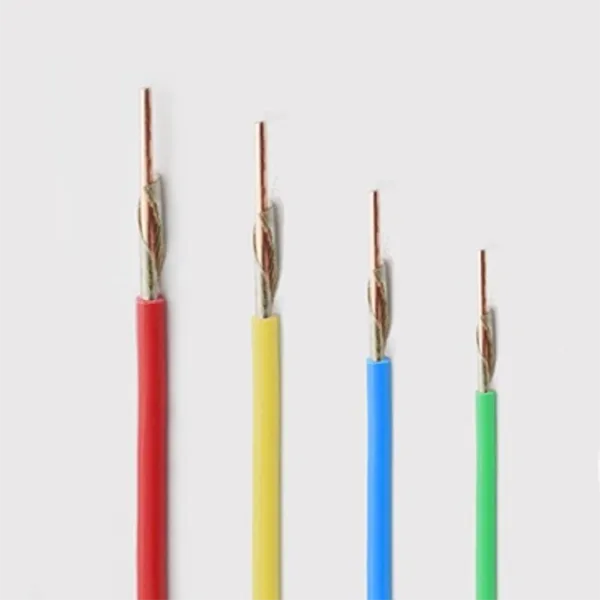

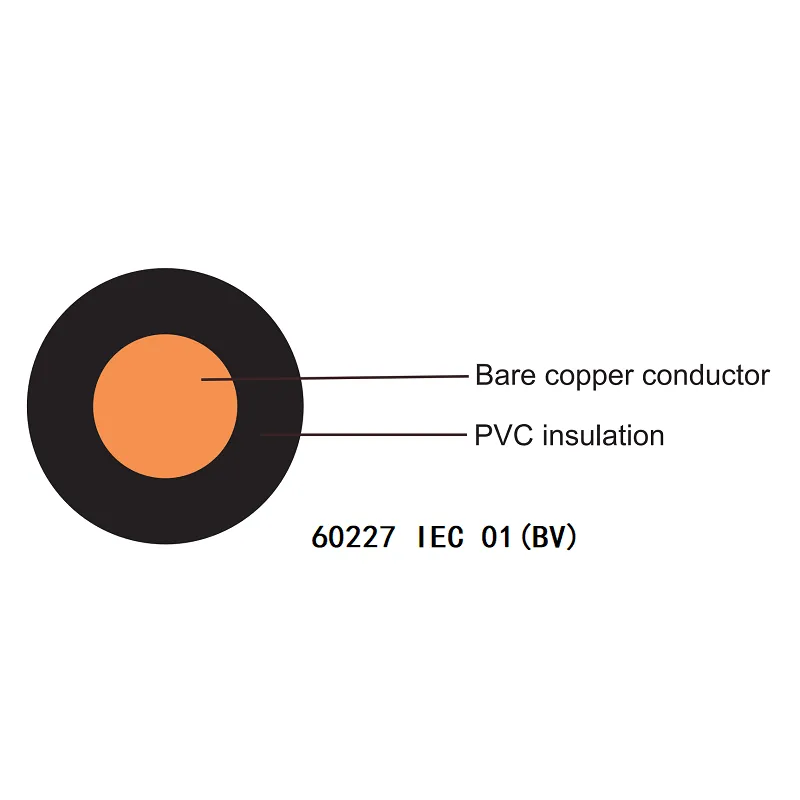

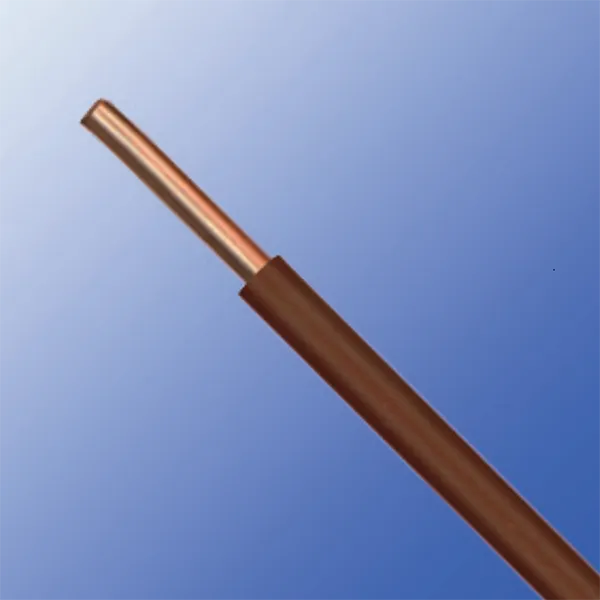

Beida IEC 60227 Single Core PVC Kabel består af T1R kobberleder og blyfri PVC isoleringslag, i overensstemmelse med IEC standard, GB standard, britisk standard osv. Kablet er CE certificeret og har fremragende elektriske og mekaniske fysiske egenskaber. Afhængigt af kundens krav udsættes disse kabler for IEC 60332-1 enkelt lodret flammeudbredelsestest eller IEC 60332-3 bundt (kategori A, B, C, D) flammeudbredelsestest.

Iec 60227 Single Core Pvc Cable

Produktparameter

Type	Leder		Isolering			Elektrisk egenskab
	Nominelt areal	Lederens struktur	Isoleringstykkelse	Samlet diameter		Ledermodstand ved 20 ℃ Maks
	Nominelt areal	Lederens struktur	Isoleringstykkelse	(mm)		Ledermodstand ved 20 ℃ Maks
	mm	nr./mm	mm	Min	Maks	Ω／km
60227IEC05 60227IEC05(BV)	0.5	1/0,80	0.6	1.9	2.3	39.0
	0.75	1/0,97	0.6	2.1	2.5	26.0
	1	1/1.13	0.6	2.2	2.7	19.50
60227IEC06 60227IEC06(RV)	0.5	16/0,20	0.6	2.1	2.5	39.00
	0.75	24/0,20	0.6	2.2	2.7	26.00
	1	32/0,20	0.6	2.4	2.8	19.50

Type	Leder		Isoleringsleder			Elektrisk egenskab
	Nominelt areal	Lederens struktur	Isoleringstykkelse	Samlet diameter		Ledermodstand ved 20 ℃ Maks
	Nominelt areal	Lederens struktur	Isoleringstykkelse	(mm)		Ledermodstand ved 20 ℃ Maks
	mm	nr./mm	mm	Min	Maks	Ω／km
60227IEC01 60227IEC01(BV)	1.5	1/1,38	0.7	2.6	3.2	12.1
	2.5	1/1,78	0.8	3.2	3.9	7.41
	4	1/2,25	0.8	3.6	4.4	4.61
	6	1/2,76	0.8	4.1	5	3.08
	1.5	7/0,52	0.7	2.7	3.3	12.1
	2.5	7/0,67	0.8	3.3	4	7.41
	4	7/0,84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1,32	1.0	5.6	6.7	1.83
	16	7/1,67	1	6.4	7.8	1.15
	25	7/2.10	1.2	8.1	9.7	0.727
	35	7/2,47	1.2	9	10.9	0.524
	50	19/1,75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2.48	1.6	14.1	17.1	0.193
	120	37/2.00	1.6	15.6	18.8	0.153
	150	37/2,22	1.8	17.3	20.9	0.124
	185	37/2,48	2	19.3	23.3	0.0991
	240	61/2,22	2.2	22	26.6	0.0754
60227IEC02 60227IEC02(RV)	1.5	30/0,24	0.7	2.8	3.4	13.3
	2.5	49/0,24	0.8	3.4	4.1	7.98
	4	56/0,29	0.8	3.9	4.8	4.95
	6	83/0,29	0.8	4.4	5.3	3.30
	10	74/0,40	1.0	5.7	6.8	1.91
	16	117/0,40	1	6.7	8.1	1.21
	25	182/0,40	1.2	8.4	10.2	0.78
	35	256/0,40	1.2	9.7	11.7	0.554
	50	367/0,40	1.4	11.5	13.9	0.386
	70	320/0,51	1.4	13.2	16	0.272
	95	423/0,51	1.6	15.1	18.2	0.206
	120	541/0,51	1.6	16.7	20.2	0.161
	150	675/0,51	1.8	18.6	22.5	0.129
	185	822/0,51	2	20.6	24.9	0.106
	240	1088/0,51	2.2	23.5	28.4	0.0801

Type	Leder		Isoleringsleder			Elektrisk egenskab
	Nominelt areal	Lederens struktur	Isoleringstykkelse	Samlet diameter		Ledermodstand ved 20 ℃ Maks
	Nominelt areal	Lederens struktur	Isoleringstykkelse	(mm)		Ledermodstand ved 20 ℃ Maks
	mm	nr./mm	mm	Min	Maks	Ω／km
BVR	2.5	19/0,40	0.8	-	4.1	7.41
	4	19/0,51	0.8	-	4.8	4.61
	6	19/0,63	0.8	-	5.3	3.08
	10	49/0,51	1.0	-	7.3	1.83
	16	49/0,63	1.0	-	8.6	1.15
	25	117/0,51	1.2	-	10.2	0.727
	35	163/0,51	1.2	-	11.7	0.524
	50	147/0,63	1.4	-	13.9	0.387
	70	209/0,63	1.4	-	16	0.268
	95	294/0,63	1.6	-	18.2	0.193
	120	369/0,63	1.6	-	20.2	0.153
	150	456/0,63	1.8	-	22.5	0.124
	185	570/0,63	2.0	-	24.9	0.0991

Driftsspænding:

450/750V：60227 IEC 01、60227 IEC 01(BV）、60227 IEC 02、60227 IEC 02（RV）、BVR)

300/500V: 60227 IEC 05, 60227 IEC 05（BV）、60227 IEC 06、60227 IEC 06（RV）

testspænding:

2500V：60227 IEC 01、60227 IEC 01(BV）、60227 IEC 02、60227 IEC 02（RV）、BVR)

2000V：60227 IEC 05、60227 IEC 05(BV）、60227 IEC 06、60227 IEC 06（RV)

driftstemperatur: -5°C til +70°C

bøjningsradius:

12,5 x Ø: 60227 IEC 02, 60227 IEC 02 (RV), 60227 IEC 06, 60227 IEC 06 (RV), BVR

15 x Ø：60227 IEC 01, 60227 IEC 01 (BV), 60227 IEC 05, 60227 IEC 05 (BV)

kortslutningstemperatur: +160 ºC

Flammehæmmende ydeevne: Vertikal flammespredningstest for enkeltleder og vertikal flammespredningstest for vertikalt installerede bundtede ledere eller kabler (Klasse A, B, C, D), som skal overholde IEC 60332, GB/T 19666, GB/T 18380 standarder og opfylde kundernes krav.

Brandevne: 750°C i 90 minutter, i overensstemmelse med IEC 60331, GB/T 19666, GB/T 19216 standarder
