Forskellen mellem mellemspændings- og lavspændingskabler.

Kerneforskellen mellemmellemspændingoglavspændingskablerdrejer sig om deres nominelle spændingsniveauer, hvilket fører til omfattende forskelle i strukturelt design, materialestandarder, installationskrav og anvendelsesscenarier.  De er tilpasset forskellige distributionsniveauer i elsystemet; lavspændingskabler anvendes primært til terminaldistribution (husstand/værksted/udstyr), mens mellemspændingskabler hovedsageligt anvendes til mellemspændingstransmissionsledninger i byer/fabrikker.

Analyse af nøgledetaljer (underliggende årsager til kerneforskelle)

1. Spændingsklassificering og isoleringsdesign: Mellemspændings "eksklusive specifikationer"

Lavspændingskabler er normeret til 0,6/1kV, hvilket repræsenterer en nominel leder-til-jord/fase-til-fase nominel spænding på 0,6kV og en line-to-line mærkespænding på 1kV (den almindeligt anvendte 380V/220V falder inden for dette område). Isoleringen skal kun opfylde grundlæggende krav til spændingsmodstand og er relativt tynd. Mellemspændingskabler er typisk normeret til 8,7/10kV, hvilket repræsenterer en fasespænding på 8,7kV og en netspænding på 10kV. På grund af den høje spænding kan der let opstå koronaudladning (ionisering af luft under højspænding) på lederoverfladen, hvilket kan nedbryde isoleringen. Derfor er en dobbeltlags afskærmning nødvendig:

Hovedafskærmning (lederafskærmning): Viklet rundt om ydersiden af ​​lederen for at eliminere elektrisk feltforvrængning på lederoverfladen og forhindre koronaudladning;

Isoleringsafskærmning: Viklet rundt om ydersiden af ​​hovedisoleringen for at udligne det elektriske felt og forhindre delvis afladning;

Yderligere suppleret med en metalkappe (aluminiumkappe/kobberkappe) for yderligere at afskærme det elektriske felt og forhindre isolering mod fugt. Dette er den mest fundamentale strukturelle forskel mellem mellemspændings- og lavspændingskabler (lavspændingskabler har ikke dette design).

2. Antal kerner og distributionslogik: Hierarkisk opdeling af kraftsystemet

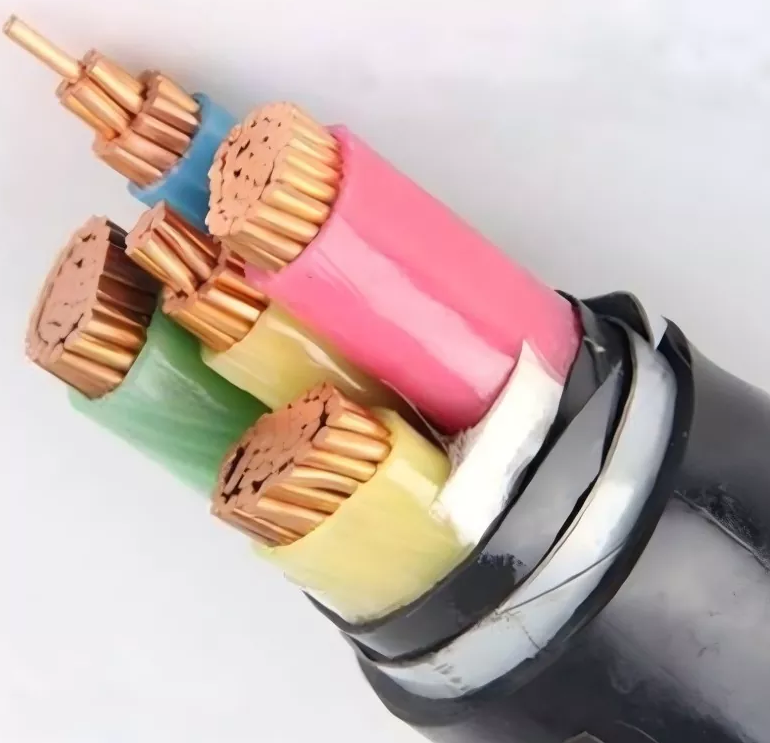

Lavspændingskabler har hovedsageligt 4 eller 5 ledere, fordi lavspændingsdistribution bruger et trefaset fire-leder/fem-leder system, der kræver en neutral ledning (N) til 220V enfaset strøm (husholdningsapparater/belysning) og en jordledning (PE) til lækagebeskyttelse, tilpasset mangfoldigheden af ​​terminalens strømforbrug. Mellemspændingskabler er overvejende 3-leder, fordi mellemspændingsstrømsystemer (6kV/10kV/35kV) er trefasede treledersystemer uden neutral ledning. De bruges kun til hovedtransmission af trefaset strøm. Efter at have nået transformerstationen reduceres spændingen til 0,4kV (380V/220V) gennem en transformer, og derefter bruges lavspændingskabler til terminalfordeling. Mellemspændingskabler forbindes ikke direkte med elektrisk udstyr.

3. Materialer og specifikationer: "Standarder med høje krav" for mellemspænding

Isoleringsmateriale: Lavspændingskabler kan bruge PVC (lavpris) eller XLPE; mellemspændingskabler kan dog kun bruge XLPE, fordi XLPEs temperaturmodstand (90 ℃), dielektrisk nedbrydningsstyrke og ældningsmodstand er langt bedre end PVC og opfylder isolationskravene under højspænding. PVC ville ældes og nedbrydes hurtigt under mellemspænding.

Ledertværsnit: Som hovedtransmissionsledninger skal mellemspændingskabler overføre store strømme for hele området/fabrikken. Derfor er tværsnittet generelt over 25 mm² og kan nå op til 800 mm², og er for det meste kobberkerne (nogle få udendørs hovedledninger bruger aluminiumskerne YJLV); lavspændingskabler er til terminalforgreninger, og deres tværsnit er hovedsageligt små størrelser. 4. Installation og test: Sikkerhedsstyring af mellemspændingskabler

Lavspændingskabler tilbyder fleksible installationsmuligheder, herunder installation af rør, overflademontering på vægge og direkte nedgravning uden særlig beskyttelse. På grund af den høje spænding kan lækage/nedbrud af mellemspændingskabler dog føre til større sikkerhedsuheld (såsom elektrisk stød, brand og strømsvigt). Derfor er installationskravene strenge:

Direkte nedgravning kræver udlægning af sand og afdækning med betonmursten i kabelgraven for at forhindre mekanisk skade;

Der skal holdes en sikker afstand fra andre rørledninger (vandrør, gasrør) og veje (f.eks. en afstand på ≥1 m fra gasrør);

Overflademontering på udendørs/indendørs vægge er strengt forbudt; installation er kun tilladt i dedikerede kabelgrave, kabelbakker eller ledninger;

Delvis afladningstest (en kernetest for mellemspændingskabler) skal udføres før forlader fabrikken og efter installation. Det delvise udledningsniveau skal være ≤10pC for at forhindre, at mindre defekter i isoleringen forårsager nedbrud senere. Denne test er ikke påkrævet for lavspændingskabler.
