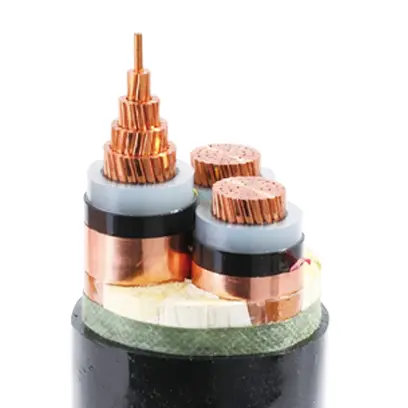

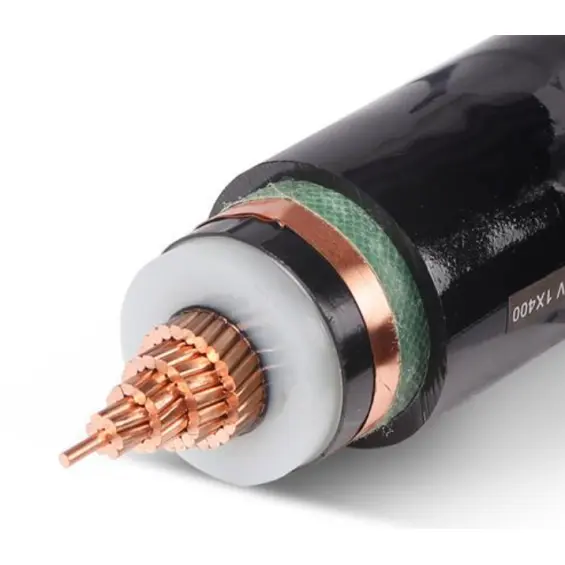

XLPE-isoleret PVC-beklædt ikke-pansret MV-kabel

Tianjin Beida er en producent og leverandør af Kina XLPE-isoleret PVC-beklædt ikke-pansret MV-kabel. Disse kabler er meget udbredt i strømsystemer. Den fungerer som "strømpulsåren" for bystrømsnet, industri- og minevirksomheder og højhuse, og den kan transmittere 10,35 kV højspændingselektricitet fra transformerstationer til forskellige strømterminaler.

Valg af mellemspændingskabler

1. Vælg i henhold til spændingsniveau, almindeligt anvendt kabelniveau er 3,6/6 kV， 6/10 kV， 8,7/15kV，12/20 kV，18/30 kV；26/35 kV

2. Vælg i henhold til udstyrets effekt eller den transmitterede strøm, beregn den strøm, som udstyret skal bruge i henhold til udstyrets effekt, og vælg derefter i henhold til kabelampacitetstabellen. Derudover er det nødvendigt at beregne kablets spændingsfald ved hjælp af kablets længde, og spændingsfaldet må ikke overstige 5%.

Produktstruktur

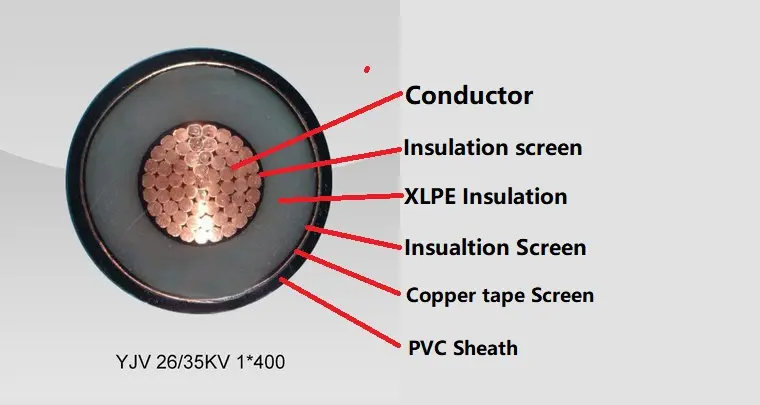

XLPE-isoleret PVC-beklædt ikke-pansret MV-kabel er sammensat af en T1R kobberleder, XLPE-isolering, PVC-indpakningstape Ståltapepanser og PVC-kappe.

Leder: Kobber- eller aluminiumsleder, rundstående eller formet, klasse 2 til IEC 60228

og GB/T 3956-2008.

Isolering: XLPE-isoleret ， Isoleringstykkelse, materialeegenskaber skal være i henhold til IEC 60502-2 og GB/T 12706.2，GB/T 12706.3.

Lederafskærmning: Lederafskærmning skal være sammensat af ekstruderet halvledende ikke-metallisk materiale, og ekstruderet halvledende materiale skal være tæt forbundet med isolering.

Isoleringsskærm: Isoleringsskærm skal være sammensat af ikke-metallisk halvledende lag og metallag. Hver isoleret ledningskerne skal ekstruderes direkte med et ikke-metallisk halvledende lag, der er tæt kombineret med isoleret ledningskerne eller kan trækkes af. Derefter skal metalskærmlaget overlappes uden for det ikke-metalliske halvledende lag, og kravene i IEC 60502-2, GB/T 12706.2 og GB/T 12706.3 skal være opfyldt.

Yderkappe: PVC-kappe Kappetykkelse, materialeegenskaber skal være i overensstemmelse med IEC 60502.2 og GB/T 12706.

Flammehæmmende kabel: Der skal anvendes flammehæmmende PVC ydre kappemateriale. De flammehæmmende kvaliteter kan klassificeres i tre kategorier: Bunch A, B og C.

Ydelsesparameter

Nominel spænding: 3,6/6 kV til 18/30 kV; 26/35 kV

Testspænding: Strømfrekvenstestspændingen skal være 3,5U0, og testen skal udføres i 5 minutter uden nedbrud.

Maksimal driftstemperatur for leder: 90 ºC

Kortslutningstemperatur: +250 ºC

Isoleringstykkelse:

Kabel omfattende test, kvalitetssikring uden bekymringer!

I rutinetest er lederens jævnstrømsmodstand, AC-spænding og delvis afladning strengt i overensstemmelse med nationale standarder og IEC-standarder for at sikre fremragende ydeevne. I prøvetagningstest er lederstruktur, isoleringskappestørrelse og termisk forlængelse op til standard, og kvaliteten er pålidelig. Typetesten er mere omfattende og dækker de mekaniske og fysiske egenskaber af isoleringskappen, elektriske egenskaber og enkelt- og bundtede flammehæmmende tests, alt sammen i overensstemmelse med GB/T og IEC-standarder, for din kabelsikkerheds-eskorte!

Produktinstallationsbetingelser:

XLPE-isoleret PVC-beklædt ikke-pansret MV-kabel, installationsomgivelsestemperatur bør ikke være lavere end 0º.

Minimum bøjningsradius af kablet ved installation

Køb nu for en sikrere og mere effektiv kraftoverførsel

Valget af tværbundet polyethylen-isoleret PVC-beklædt, ikke-pansret strømkabel er ikke kun en forpligtelse til høj kvalitet, men også en garanti for langsigtet stabil drift. Holdbarheden, lave vedligeholdelsesomkostninger og høje transmissionseffektivitet af dette kabel kan medføre betydelige omkostningsbesparelser for virksomheder og væsentligt forbedre elsystemets samlede effektivitet. Langsigtet brug af kablet kan i høj grad reducere vedligeholdelses- og udskiftningsomkostningerne forårsaget af strømsvigt og dermed give virksomheder et højere investeringsafkast.
