XLPE Isoleret LSZH Beklædt ikke-pansret strømkabel

Tianjin Beida er en Kina-producent og leverandør af XLPE-isolerede LSZH-beklædte ikke-pansrede strømkabler. Disse kabler producerer ingen halogener, når de brænder og genererer meget lidt røg. I tilfælde af brand giver dette en forholdsvis lang flugttid, hvilket gør dem velegnede til tætbebyggede områder. Med deres enestående sikkerheds- og miljøegenskaber er de blevet et ideelt valg til offentlige bygninger, kommercielle komplekser og andre tætbefolkede steder.

Send forespørgsel

Produkt beskrivelse

XLPE-isolerede LSZH-beklædte ikke-pansrede strømkabler er de højkvalitetsprodukter, der tilbydes af Tianjin Beida, vi er en pålidelig producent og leverandør. Denne serie af kabler bruger XLPE-isolering produceret gennem en fysisk tværbindingsproces, som ikke kun besidder fremragende elektriske egenskaber (temperaturmodstand op til 90 ℃, med en øvre driftstemperaturgrænse 30% højere end PVC-kabler), men også opnår et dobbelt gennembrud i flammehæmning og miljøvenlighed gennem modifikation af molekylær struktur. Dens ydre kappe er lavet af et specielt formuleret halogenfrit, røgfattigt polyolefinmateriale, der kun producerer en spormængde af hvid røg under forbrænding, og dens røgtæthed og lystransmission opfylder de højeste krav i GB/T 17651-standarden, hvilket sikrer, at sigtbarheden på brandsteder forbliver inden for et sikkert område.

I øjeblikket har Beidas kabelserie dannet en komplet produktmatrix, der dækker alle spændingsniveauer fra 0,6/1kV til 26/35kV, og alle ledertværsnit fra 1,5mm² til 1000mm². Blandt dem er WDZ-YJY-typen velegnet til tørre indendørsmiljøer, mens WDZ-YJY23-typen har en optimeret kappeformel til fugtige miljøer, og WDZ-YJY43-typen, med dens tilføjede langsgående vandtætte lagdesign, kan opfylde behovene i specielle scenarier såsom underjordiske rørkorridorer.

Produktstruktur

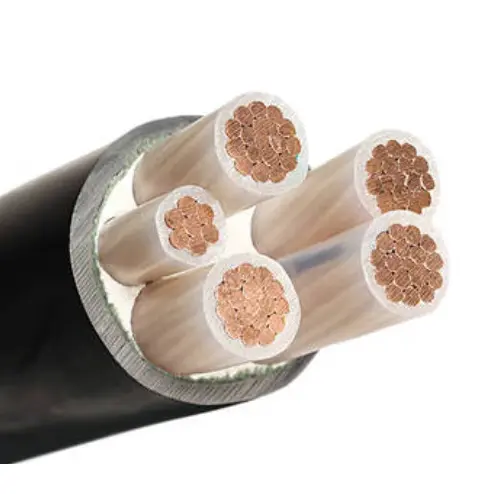

XLPE-isoleret LSZH-beklædt ikke-pansret strømkabel er sammensat af en T1R kobberleder, XLPE-isolering og LSOH polyolefinkappe.

Leder: Kobber- eller aluminiumsleder, rundstående eller formet, klasse 2 til IEC 60228

og GB/T 3956-2008, For tværsnitsareal er ikke mere end 6 mm², en solid omgang

leder kan bruges, klasse 1 til IEC 60228 og GB/T 3956-2008.

Isolering: Isoleringstykkelse, materialeegenskaber skal være i overensstemmelse med IEC 60502 og GB/T 12706.

Kernefarve: 1 kerne: rød eller gul eller grøn eller blå eller sort

2 kerner: rød, blå eller rød, sort

3 kerner: gul, grøn, rød eller rød, gul, blå

4 kerner: gul, grøn, rød, blå eller rød, gul, blå, sort

5 kerner: gul, grøn, rød, blå, sort eller rød, gul, blå, sort, grøn

Over 5 coes: hvide kerner med sort nummer eller den tekniske aftale med bygherren

Ydre kappe: Kedetykkelse, materialeegenskaber skal være i overensstemmelse med IEC 60502 og GB/T 12706.

Flammehæmmende kabel: Der skal anvendes flammehæmmende LSOH polyolefin ydre kappemateriale. De flammehæmmende kvaliteter kan klassificeres i tre kategorier: Bunch A, B og C.

Brandmodstandsdygtigt kabel: To lag Mica tape skal vikles rundt om lederen.

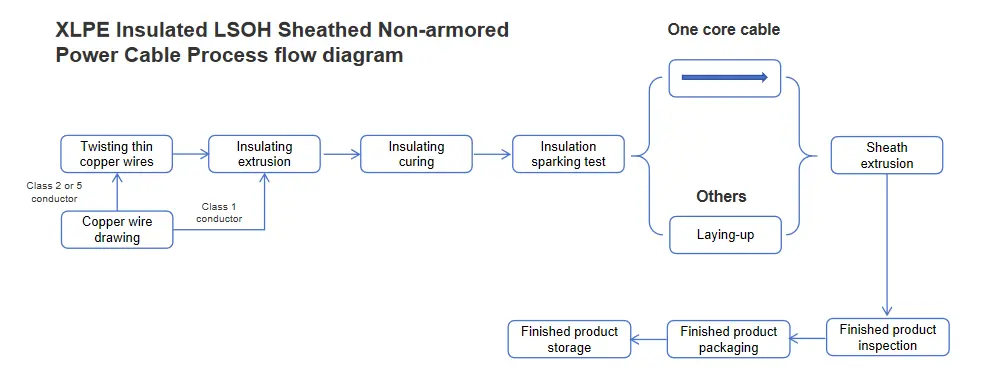

Proces flowdiagram

Xlpe Insulated Lszh Sheathed Non Armored Power Cable

Produktanvendelse

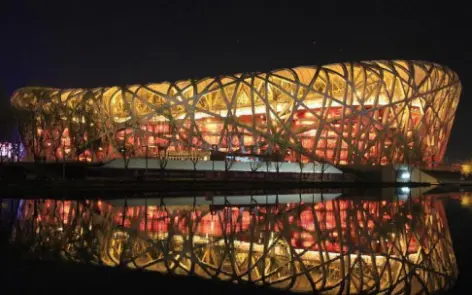

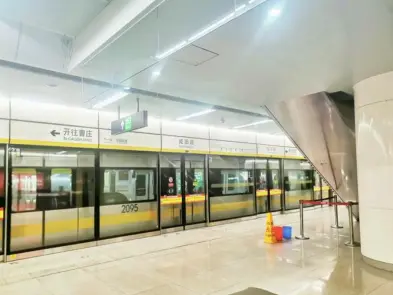

Til metro, underjordisk tunnel, civil luftforsvarsteknik og anden underjordisk lukket teknik vigtige fabriksbygninger, nøglelaboratorier, datacentre, kemiske anlæg, højhuse, hospitaler, indkøbscentre, skoler, gymnastiksale, biografer, højhastighedstogstationer/lufthavns venteværelser og andre overfyldte steder med høje krav til sikkerhed og korrosion.

Sammenligning med almindeligt PVC-beklædt kabel

karakter	Halogenfrit røgfattig kabel	PVC kabel
brandsikkerhed	Når den brændes, producerer den lidt røg, og gassen er ikke-giftig og ikke-ætsende.	Når det brændes, producerer det en stor mængde giftig og ætsende gas (HCl) og en stor mængde hvid røg.
Miljøpræstation	Det har fremragende miljøpræstationer og indeholder ikke halogener efter forbrænding.	Ikke miljøvenlig
Mekaniske og fysiske egenskaber	Det er hårdere end PVC, men dets rivebestandighed er ikke så godt som PVC.	Den er blød, har gode bøjeegenskaber og god rivebestandighed.
koste	højere omkostninger	lavere omkostninger

Ydelsesparameter

Produktet har en mærkespænding på 0,6/1 kV. Under testning blev en testspænding på op til 3,5 kV påført og holdt i 5 minutter uden nedbrud, hvilket viser pålidelig isoleringsevne. Med hensyn til ledermodstand, ved 20 ℃, overholder dens ledermodstandsværdi strengt IEC 60228 eller GB/T 3956 standarder, hvilket sikrer stabil elektrisk ydeevne.

Med hensyn til temperaturtilpasningsevne udviser produktet fremragende ydeevne og fungerer stabilt over et bredt temperaturområde fra -5 ℃ til +90 ℃. Selv under kortslutningsforhold kan den modstå temperaturer op til +250 ℃ uden skader. Med hensyn til bøjningsydelse specificerer produktet en minimum bøjningsradius på 15 gange den ydre diameter og en minimum statisk bøjningsradius på 10 gange den ydre diameter, hvilket sikrer fleksibilitet under installation og brug.

Ydermere opfylder det XLPE-isolerede LSZH-beklædte ikke-pansrede strømkabel høje standarder inden for flammehæmning og brandmodstand. Dens flammehæmmende egenskaber overholder IEC 60332 eller GB/T 19666 standarder, hvilket effektivt forhindrer spredning af brand; dens brandmodstand er i overensstemmelse med IEC 60331- eller GB/T 19666-standarderne, hvilket sikrer, at den bevarer en vis funktionalitet selv under ekstreme forhold, såsom brande. Samtidig overholder produktets pH-værdi og ledningsevne strengt IEC 60754 og GB/T 19666-2019 standarderne, dets lystransmission overholder IEC 61034 og GB/T 19666-2019 standarderne, og dets totale frigivelse af halogensyregas overholder også IEC 61034 og GB/T 19666-2019. 19666-2019 standarder, der omfattende sikrer produktets sikkerhed og miljøvenlighed.

Strømbærende kapacitet i ampere（A）

Type	CU/XLPE/PVC; AL/XLPE/PVC		CU/XLPE/PVC; AL/XLPE/PVC
Antal kerne	Enkelt kerne		Multikerner
Tværsnitsareal ,mm²	I luften		I luften
Tværsnitsareal ,mm²	Cu	Al	Cu	Al
1.5	27	—	21	—
2.5	37	28	26	21
4	51	39	34	26
6	65	52	44	35
10	92	70	56	45
16	120	94	77	59
25	160	120	100	78
35	195	150	130	100
50	240	185	160	125
70	300	235	195	150
95	370	285	245	190
120	430	335	300	230
150	495	385	350	270
185	575	445	400	310
240	680	530	465	360
300	790	610	550	430
400	925	725	—	—
500	1075	845	—	—
630	1245	995	—	—
