BS 5467 strømkabel

Køb BS 5467 strømkabel fra Tianjin Beida-fabrikken, vi kan tilbyde direkte fabrikspriser. Denne type kabel er i overensstemmelse med britiske standarder og kan bruges til strømforsyning og kontrolledninger. Den er beskyttet af stålwirepanser og kan modstå visse træk- og trykkræfter. Det kan bruges inde i bygninger eller begraves direkte under jorden.

Send forespørgsel

Produkt beskrivelse

Dette BS 5467 standard strømkabel er veldesignet og fuldt funktionelt, velegnet til både strømforsyning og kontrolledninger, hvilket giver en stabil og pålidelig strømtransmissionsløsning til forskellige industrielle og civile applikationer. Dens unikke ståltrådsrustning er et stort højdepunkt. Dette design forbedrer ikke kun kablets mekaniske styrke, gør det i stand til at modstå træk- og trykkræfter og effektivt modstå ydre fysiske skader, men forbedrer også dets holdbarhed og levetid betydeligt, hvilket bibeholder stabil drift selv i barske miljøer.

Tianjin Beidas BS 5467 strømkabel kan også prale af fremragende miljøtilpasningsevne. Uanset om det er til interne ledninger i højhuse eller komplekse underjordiske projekter, klarer dette kabel det hele med lethed. Inde i bygninger integreres den problemfrit i forskellige indretningsstile, der tilbyder både æstetik og praktisk funktion; mens dets overlegne korrosions- og vandbestandighed, når det begraves under jorden, sikrer, at kablet forbliver upåvirket af miljøfaktorer under langvarig nedgravning, hvilket giver en kontinuerlig og stabil kraftoverførsel.

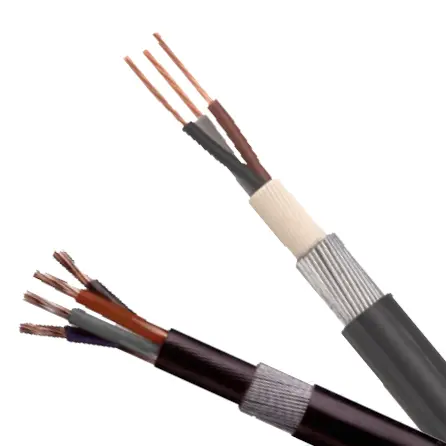

Produktstruktur

Bs 5467 Power Cable

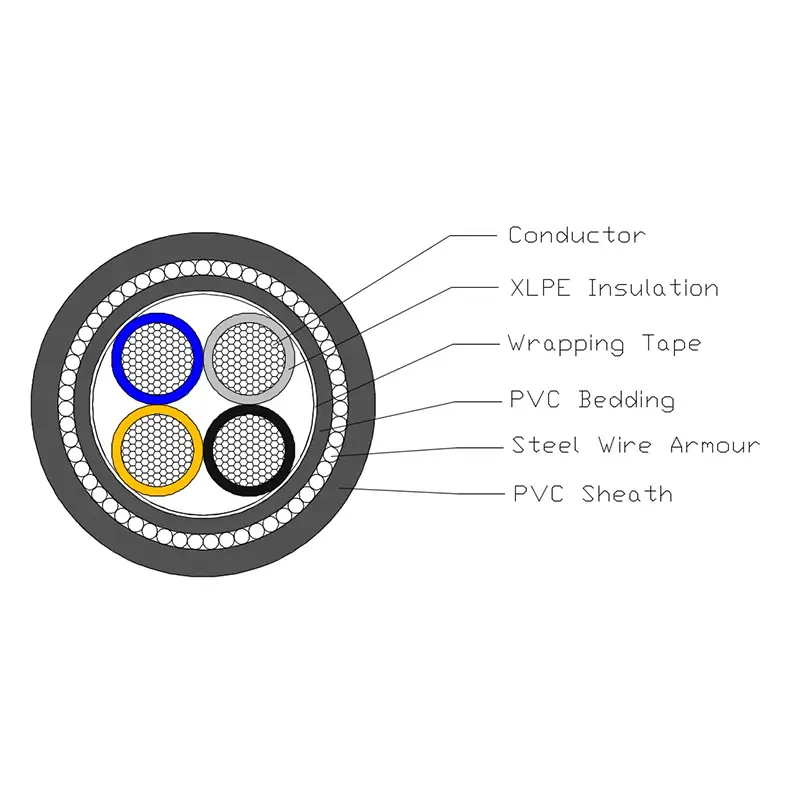

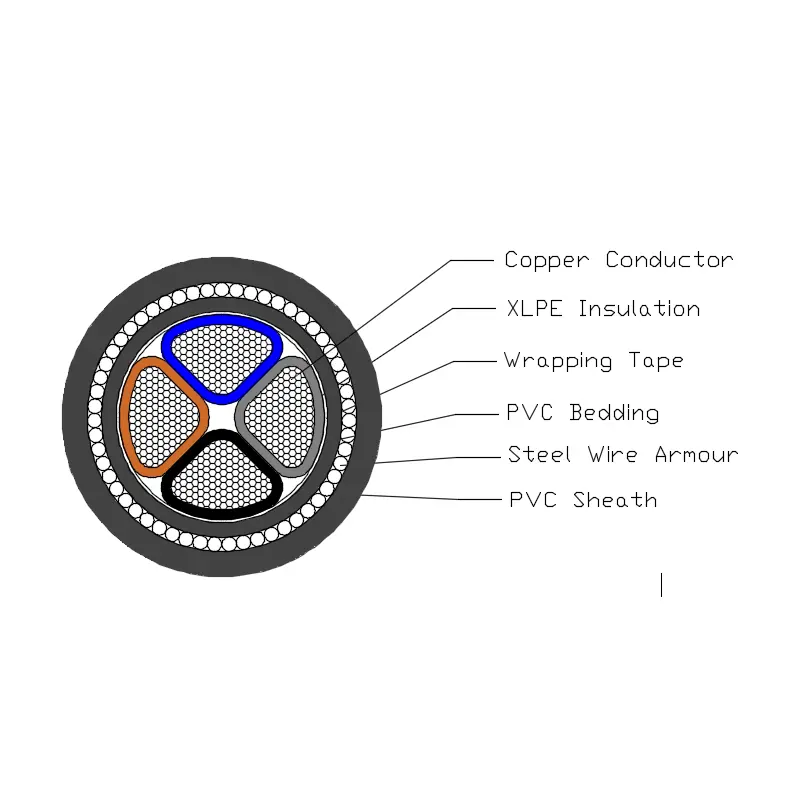

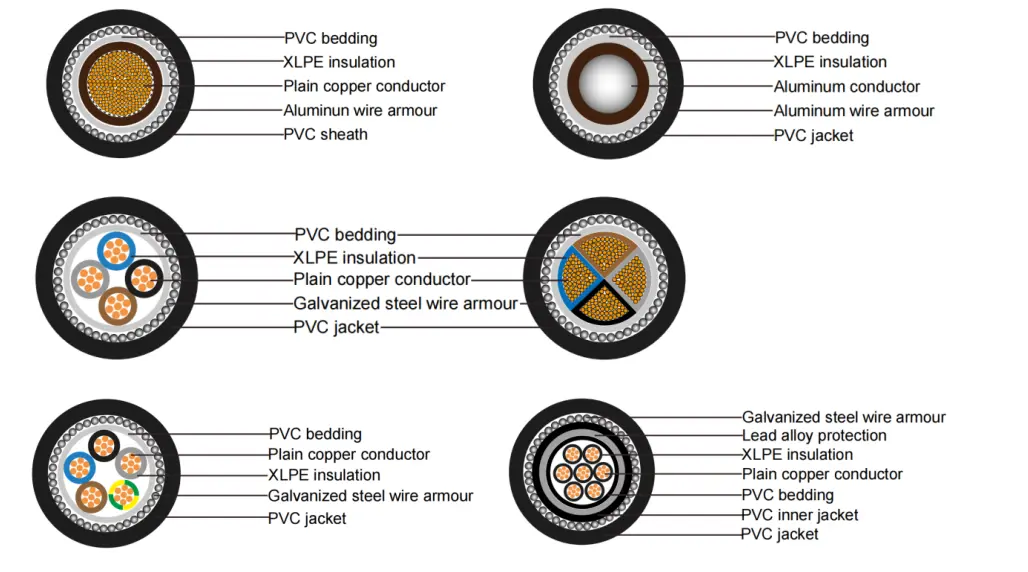

XLPE-isoleret PVC-beklædt SWA-strømkabel er sammensat af en T1R kobberleder, XLPE-isolering, PVC-strøelse, ståloverløbsrustning og PVC-kappe.

Leder: Leder af massivt kobber eller aluminium, cirkulær eller formet, klasse 2 til BS EN 60228.

Isolering: XLPE Type GP8 i henhold til BS 7655-1.3

Kernefarve: 1 kerne: lånt eller blå

2 kerner: Born, blå

3 kerner: Born, sort, Grå

4 kerner: blå, født, sort, grå

5 kerner: grøn/gul, blå, båret, sort, Grå

Over 5 coes: hvide kerner med sort nummer

Strøelse: Strøelsen skal være ekstruderet polymermateriale, der stemmer overens med kablets driftstemperatur.

Armering af ståltråd: Enkeltlederkabel: rustning af aluminiumtråd

Multi-core kabel: stålwire panser

Yderkappe: Kappen skal være ekstruderet PVC-materiale iht. type 9 specificeret i BS 7655-4.2.

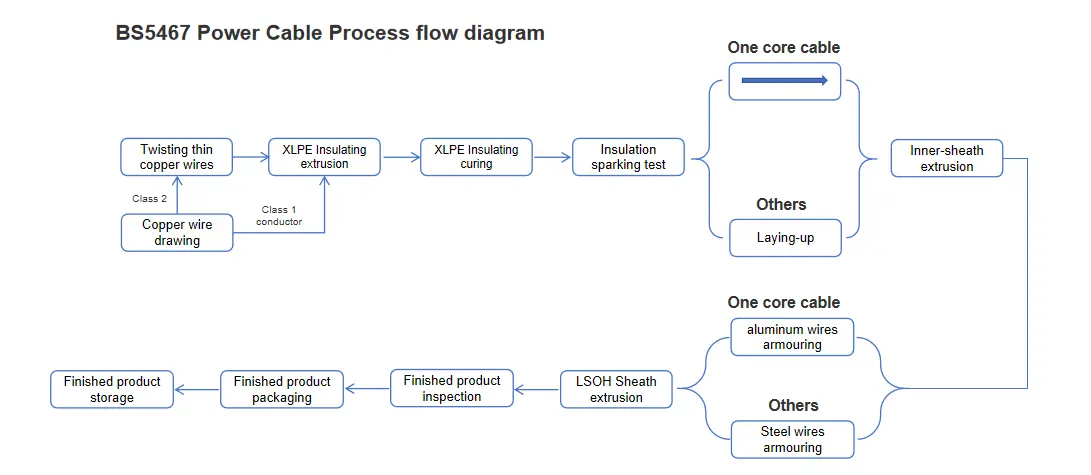

Proces flowdiagram

Bs 5467 Power Cable

Ydelsesparameter

BS 5467 strømkabel har klart definerede elektriske og fysiske ydeevneparametre. Dens nominelle spænding er indstillet til to niveauer: 600kV og 1000kV, der opfylder spændingskravene i forskellige scenarier. Ved elektrisk sikkerhedstest modstod produktet en testspænding på 3,5 kV i 5 minutter uden nedbrud, hvilket fuldt ud demonstrerer pålideligheden af dets elektriske isoleringsevne. Med hensyn til temperaturtilpasning har dette produkt et bredt driftstemperaturområde og kan fungere stabilt i miljøer fra 0 ℃ til +90 ℃. I mellemtiden kan dets kortslutningstemperatur nå +250 ℃, hvilket viser fremragende modstandsdygtighed over for høje temperaturer. Desuden besidder dette produkt enestående fleksibilitet med en minimum bøjningsradius på 12 gange dets ydre diameter, hvilket letter installation og ledningsføring i forskellige komplekse miljøer. Med hensyn til flammehæmmende egenskaber opfylder dette produkt BS EN 60332-1-2 flammehæmmende klassificeringsstandard, hvilket effektivt reducerer risikoen for brand.

Kabel test

Rutinemæssig kabeltest

Leder DC modstandstest: Udfør lederens DC modstandstest ved 20ºC. Den målte leder DC modstandsværdi skal nøje overholde de relevante krav i afsnit 2 i BS EN 60228 standarden.

Elektrisk kabelspændingstest: Påfør en spænding på 3500V til kablet i 5 minutter. Under denne proces bør kablet ikke opleve nogen nedbrud.

Prøvetagningsprøver

Inspektion af lederstruktur: Lederstrukturen skal fuldt ud overholde de tekniske krav specificeret i BS EN 60228.

Dimensionel inspektion: Dimensionerne af kablets isolering, indvendige foring, wirepanser og kappe skal alle opfylde de specifikke krav i tabel 3 i BS 5467.

Enkeltkabelbrændingstest: Resultaterne af enkeltkabelbrændingstesten skal overholde kravene i BS EN 60332-1-2.

Typetest

Isoleringsydelse: Kablets isoleringsevne skal opfylde kravene specificeret i BS 7655-1-3.

Ydeevne for indre liner: Ydeevnen af den indre liner skal overholde de relevante krav i paragraf 9.2 i BS 5467.

Ydeevne for kappen: Ydeevnen af kappen skal opfylde kravene specificeret i BS 7655-4-2.

Kompatibilitetstest: Resultaterne af kompatibilitetstesten skal overholde kravene i bilag C til BS 5467.

Isolationskrympetest: Isolationskrympeprøven skal overholde kravene i paragraf 18.3 i BS 5467, og testmetoden skal udføres i overensstemmelse med BS EN 60811-502.

Sheath Shrinkage Test: Sheath Shrinkage Testen skal overholde kravene i paragraf 18.6 i BS 5467.

Overrivningsmodstandstest af kappe: Test af hylsterrivningsmodstand skal opfylde kravene i bilag D til BS 5467.

Struktur størrelse

Maksimal modstand af leder og panser
til enkeltlederkabel ved 20 ℃
Type	Max modstand ved 20 ℃
Nominelt tværsnitsareal af lederen	Leder		Alu wire panser
Nominelt tværsnitsareal af lederen	Kobber	Aluminium	Kabler med trådet kobberleder	Kabler med flertrådet aluminiumsleder
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Maksimal modstand af leder og panser
til kabel fra 2 til 5 ledere ved 20 ℃
Type	Max modstand ved 20 ℃
Nominelt tværsnitsareal af lederen	Leder		Armering af ståltråd
	Kobber	Aluminium	Kabler med trådet kobberleder
	Kobber	Aluminium	2 kerne	3 kerne	4 kerne	5 kerne
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Strømbærende kapacitet i ampere（A）

Nominel spænding 0,6/1kV XLPE isoleringsstrømkabel
strømbærende kapacitet i ampere（A）
Omgivelsestemperatur: i luft: 40 ℃, i jorden: 25 ℃
Ledertemperatur: 90 ℃
Jordens termiske modstandskoefficient：1,0k·m/W
Type	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Antal kerne	Enkelt kerne				Multikerner
Tværsnitsareal, mm²	I luften		I jorden		I luften		I jorden
Tværsnitsareal, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Bemærk: Pansringen af enkeltlederkabler er lavet af ikke-magnetiske materialer.
