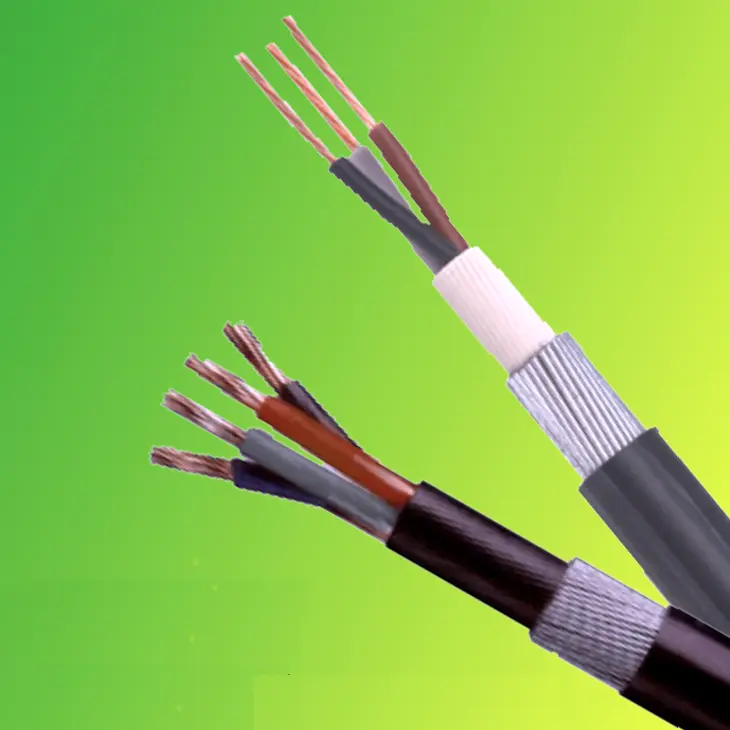

BS 6724 strømkabel

For at få direkte fabrikspriser på BS 6724 strømkabel kan du vælge Beida som din leverandør. Denne type kabel er i overensstemmelse med britiske standarder og kan bruges til strømforsyning og kontrolledninger. Kablet er beskyttet af en halogenfri, røgfattig kappe. I tilfælde af brand producerer dette kabel meget lidt røg, og røgen er ikke-giftig. Den er velegnet til brug i tætbefolkede områder og kan installeres inde i bygninger eller begraves direkte under jorden.

Send forespørgsel

Produkt beskrivelse

Beida er en professionel leverandør af kabler og ledninger i Kina. Med hensyn til produktstruktur bruger vores BS 6724 strømkabel tværbundet polyethylen (XLPE) isolering og en halogenfri, røgfattig polyolefinkappe, kombineret med et galvaniseret ståltrådsarmeringslag, der danner et flerlags beskyttelsessystem. Den halogenfri, røgfattig kappe har betydelige sikkerhedsfordele; når den udsættes for ild, frigiver den ikke kun ekstremt lave mængder røg, hvilket reducerer røgens indvirkning på omgivende lystransmission og sikrer flugtsynlighed, men producerer også ikke-giftig og ikke-ætsende røg, forhindrer sekundære skader og opfylder fuldt ud sikkerhedsbehovene i tætbefolkede områder.

Kablerne fås i en række forskellige specifikationer, fra single-core til 48-core. Lederne er lavet af højkvalitets udglødet kobber, der tilbyder fremragende ledningsevne. Isoleringslaget har høj isoleringsstyrke og har gennemgået modstå spændingstest for at sikre sikker drift. Uanset om det er til kraftoverførsel i industrianlæg, ledninger i højhuse eller strømdistribution i underjordiske rørledninger, giver Tianjin Beida BS 5467 strømkabler pålidelige løsninger, der bygger en solid sikkerhedsbarriere til kraftoverførsel med professionel kvalitet.

Produktstruktur

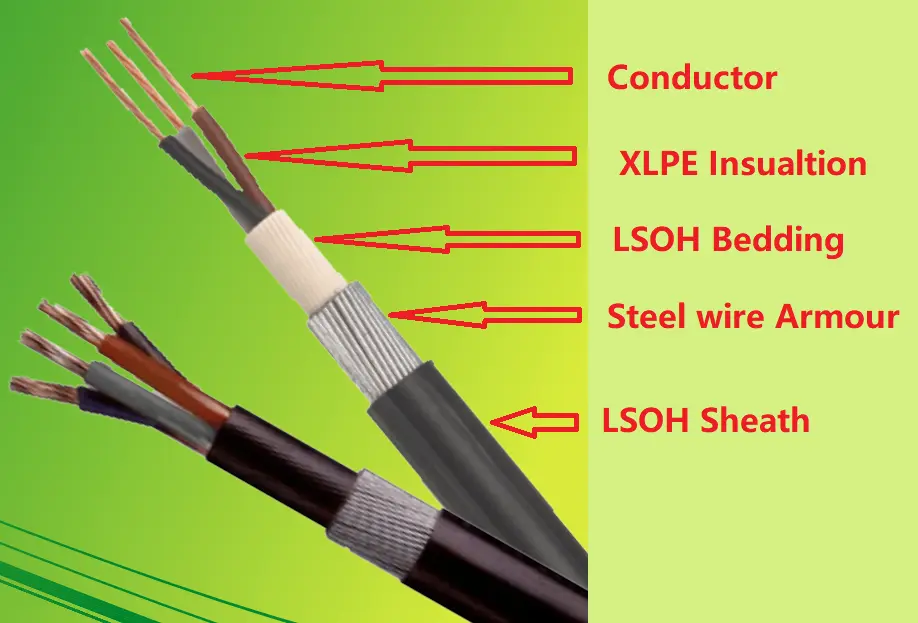

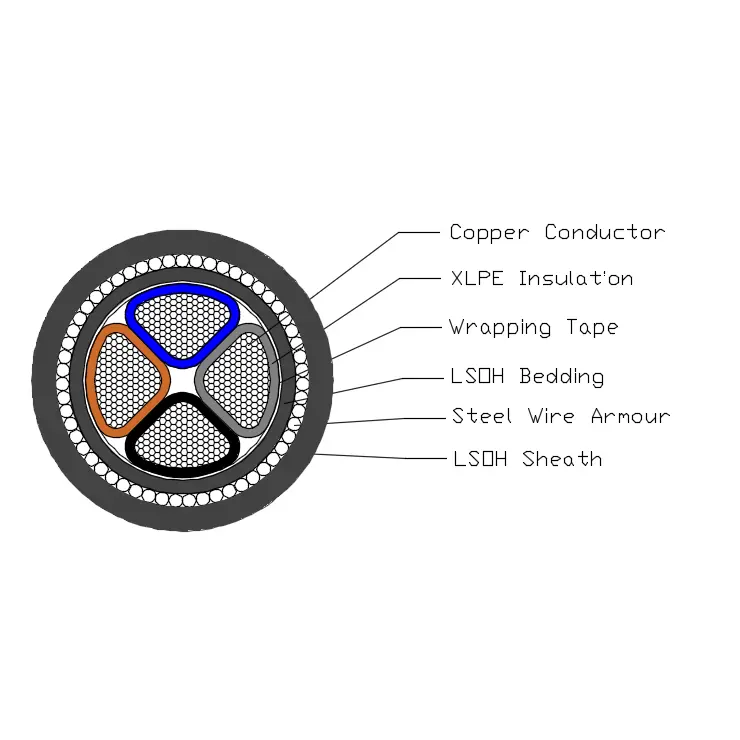

BS 6724 strømkabel er sammensat af en T1R kobberleder, XLPE-isolering, PVC-strøelse, ståloverløbsarmering og LSOH-kappe.

Leder: Leder af massivt kobber eller aluminium, cirkulær eller formet, klasse 2 til BS EN 60228.

Isolering: XLPE Type GP8 i henhold til BS 7655-1.3

Kernefarve: 1 kerne: lånt eller blå

2 kerner: Born, blå

3 kerner: Born, sort, Grå

4 kerner: blå, født, sort, grå

5 kerner: grøn/gul, blå, båret, sort, Grå

Over 5 coes: hvide kerner med sort nummer

Strøelse: Strøelsen skal være ekstruderet LSOH-polymermateriale i overensstemmelse med kablets driftstemperatur.

Armering af ståltråd: Enkeltlederkabel: rustning af aluminiumtråd

Multi-core kabel: stålwire panser

Yderkappe: Kappen skal være ekstruderet LSOH-materiale specificeret i BS 7655-6.1.

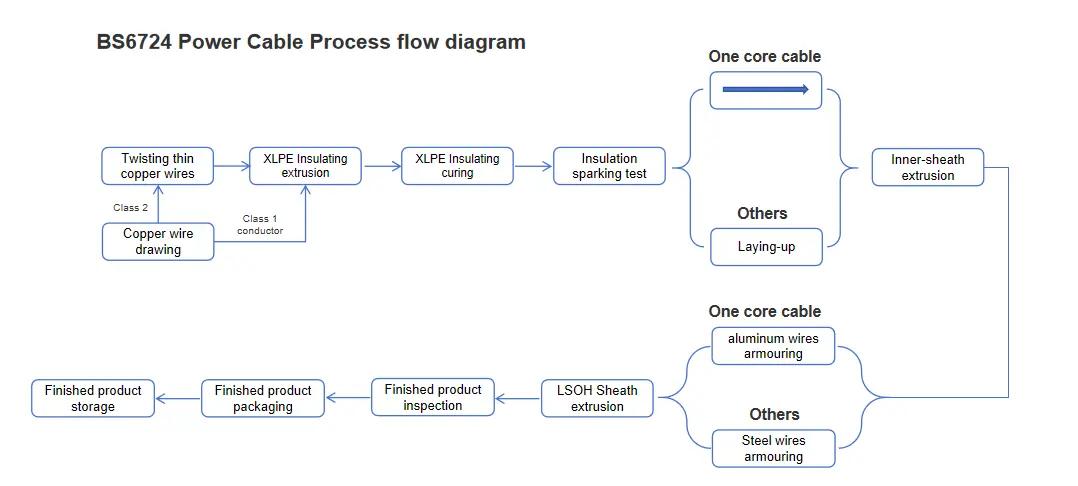

Proces flowdiagram

Ydelsesparameter

BS 6724 strømkabel har en nominel spænding på 600/1000kV, hvilket let afhjælper højspændingsdriftskravene til køretøjer. Den modstod en streng 5-minutters stresstest med 3,5 kV spænding uden nedbrud, hvilket demonstrerede stabil og pålidelig isoleringsydelse.

Produktet har et bredt driftstemperaturområde, fra 0℃ til +90℃. Selv i ekstreme højtemperaturmiljøer kan den modstå temperaturer op til +250 ℃ under kortslutningsforhold, hvilket gør den velegnet til forskellige VGA-applikationer.

Det er ekstremt fleksibelt, med en minimum bøjningsradius på 12 gange dens ydre diameter, hvilket giver mulighed for fleksibel og nem ledningsføring, uanset installationsplads. Ydermere opfylder dens lysemissionsniveau BS EN 60332-1-2 standarder, dens halogenfri ydeevne er certificeret af IEC 60754 og EN 50267, og dens røgtæthed opfylder kravene i IEC 61034 og EN 50268, hvilket maksimerer dens sikkerhed og miljøvenlighed.

Struktur størrelse

Maksimal modstand af leder og panser
til enkeltlederkabel ved 20 ℃
Type	Max modstand ved 20 ℃
Nominelt tværsnitsareal af lederen	Leder		Alu wire panser
Nominelt tværsnitsareal af lederen	Kobber	Aluminium	Kabler med trådet kobberleder	Kabler med flertrådet aluminiumsleder
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Maksimal modstand af leder og panser
til kabel fra 2 til 5 ledere ved 20 ℃
Type	Max modstand ved 20 ℃
Nominelt tværsnitsareal af lederen	Leder		Armering af ståltråd
	Kobber	Aluminium	Kabler med trådet kobberleder
	Kobber	Aluminium	2 kerne	3 kerne	4 kerne	5 kerne
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Strømbærende kapacitet i ampere（A）

Nominel spænding 0,6/1kV XLPE isoleringsstrømkabel
strømbærende kapacitet i ampere（A）
Omgivelsestemperatur: i luft: 40 ℃, i jorden: 25 ℃
Ledertemperatur: 90 ℃
Jordens termiske modstandskoefficient：1,0k·m/W
Type	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Antal kerne	Enkelt kerne				Multikerner
Tværsnitsareal, mm²	I luften		I jorden		I luften		I jorden
Tværsnitsareal, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Bemærk: Pansringen af enkeltlederkabler er lavet af ikke-magnetiske materialer.
