BS 6346 strømkabel

Tianjin Beida er en producent og leverandør af Kina BS 6346 strømkabel. Denne type kabel kan bruges til strømforsyning og styreledninger i lavspændingssystemer. Kablet er isoleret og beklædt med PVC og beskyttet af ståltrådsarmering. Kablet kan modstå spændinger og tryk. Det kan installeres inde i bygninger eller begraves direkte under jorden.

Send forespørgsel

Produkt beskrivelse

Som en professionel producent anvender Beidas BS 6346 strømkabel avancerede PVC-isolerings- og kappematerialer med ståltrådsarmeringsdesign, som effektivt kan modstå ekstern spænding og tryk for at sikre langsigtet stabil drift af kablet. BS 6346 strømkabler tilbyder et højt niveau af sikkerhed og stabilitet, uanset om de er installeret inde i bygninger eller begravet direkte under jorden. Dens kobberleder, PVC-pude og ståltrådsarmeringsdesign gør det muligt for kablet at modstå fysisk pres i komplekse miljøer, sikre normal drift af strømsystemer og løse problemet med, at traditionelle strømkabler let beskadiges i barske miljøer.

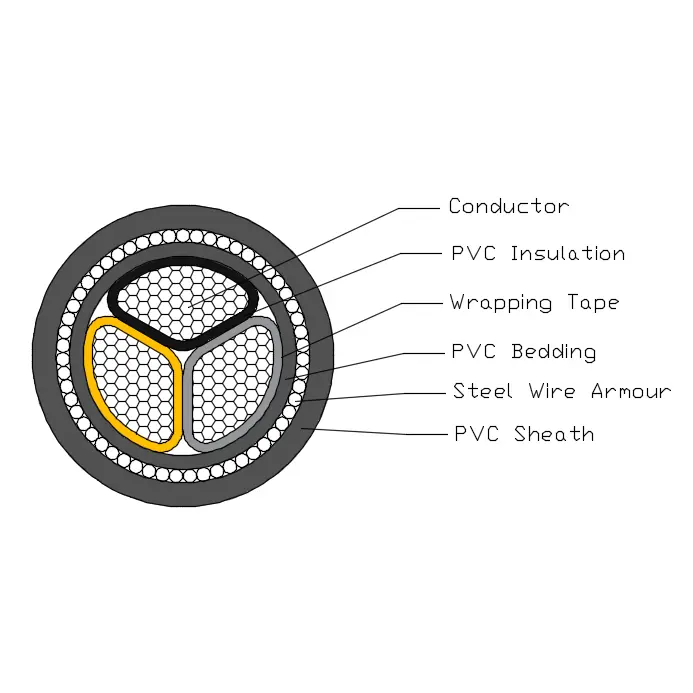

Produktstruktur

Bs 6346 Power Cable

BS 6346 strømkabel er sammensat af en T1R kobberleder, PVC-isolering, PVC-strøelse, ståloverløbsarmering og PVC-kappe.

Leder: Leder af massivt kobber eller aluminium, cirkulær eller formet, klasse 2 til BS EN 60228.

Isolering: PVC Type GP8 i henhold til BS 7655-1.3

Kernefarve: 1 kerne: lånt eller blå

2 kerner: Born, blå

3 kerner: Born, sort, Grå

4 kerner: blå, født, sort, grå

5 kerner: grøn/gul, blå, båret, sort, Grå

Over 5 coes: hvide kerner med sort nummer

Strøelse: Strøelsen skal være ekstruderet LSOH-polymermateriale i overensstemmelse med kablets driftstemperatur.

Armering af ståltråd: Enkeltlederkabel: rustning af aluminiumtråd

Multi-core kabel: stålwire panser

Yderkappe: Kappen skal være ekstruderet PVC Type TM1-materiale specificeret i BS 7655.

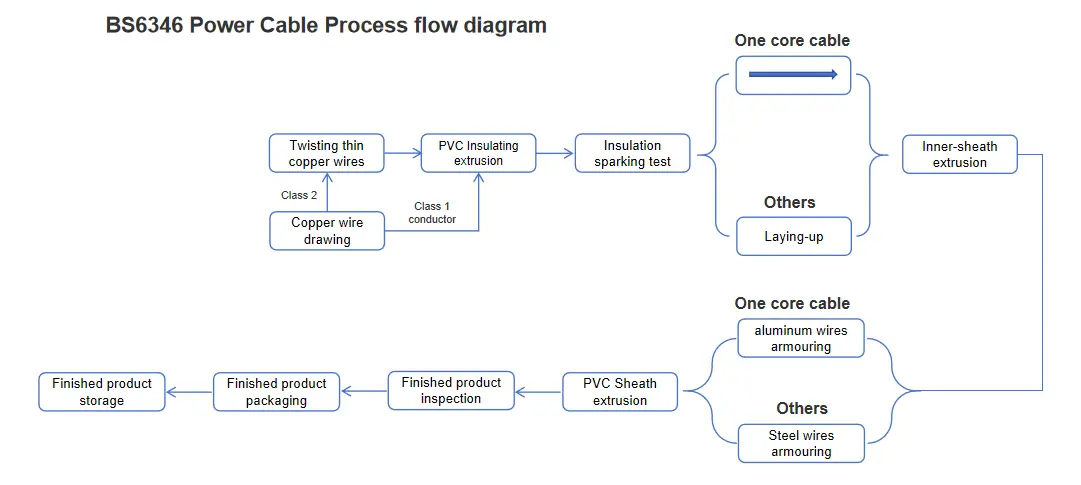

Proces flowdiagram

Bs 6346 Power Cable

Ydelsesparameter

Nominel spænding: 600/1000kV

Testspænding: 3,5 kV i 5 minutter, ingen nedbrud skete

Arbejdstemperatur: 0ºC til +60ºC

Kortslutningstemperatur: +160 ºC

Minimum bøjningsradius: 12* OD;

Flammehæmmende middel: BS EN 60332-1-2

produktions- og inspektionsudstyr

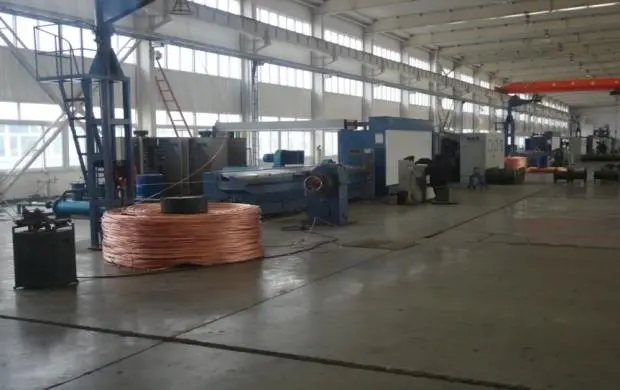

tegnemaskine

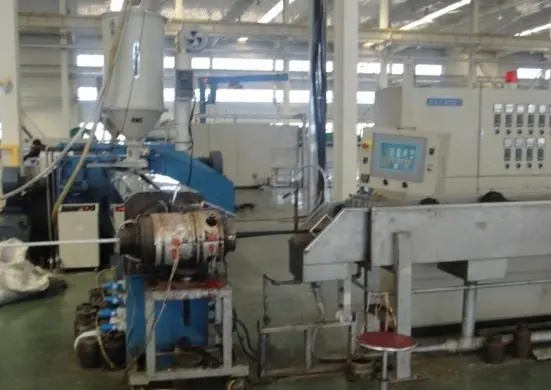

isoleringsekstruder

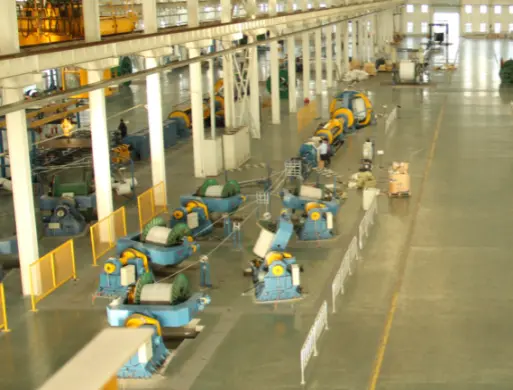

kabel-danner

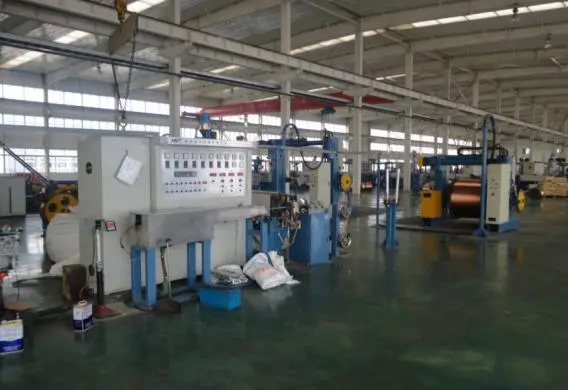

kappeekstruder

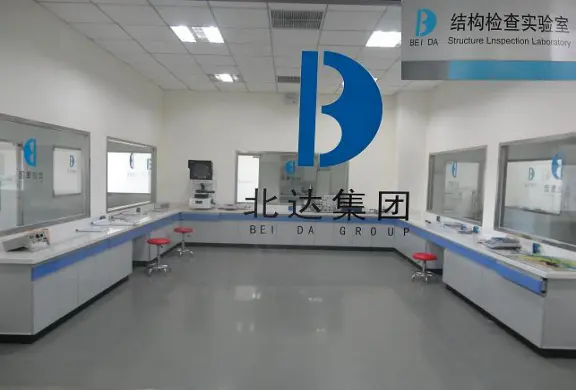

structural and electrical performance laboratory

varmeældningskammer

Strømbærende kapacitet i ampere（A）

Nominel spænding 0,6/1kV PVC-isolering strømkabel strømbærende kapacitet i ampere（A）Omgivelsestemperatur：i luft：40℃，i jord：25℃ Ledertemperatur：70℃ Jordvarmemodstandskoefficient：1,0k·m/W
Nominel spænding 0,6/1kV PVC-isolering strømkabel strømbærende kapacitet i ampere（A）Omgivelsestemperatur：i luft：40℃，i jord：25℃ Ledertemperatur：70℃ Jordvarmemodstandskoefficient：1,0k·m/W
Type	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Antal kerne	Enkelt kerne				Multikerner
Tværsnitsareal, mm²	I luften		I jorden		I luften		I jorden
Tværsnitsareal, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Bemærk: Pansringen af enkeltlederkabler er lavet af ikke-magnetiske materialer.
