XLPE-isoleret PVC-beklædt STA MV-kabel

Dette XLPE-isolerede PVC-beklædte STA MV-kabel, der tilbydes af den professionelle leverandør, Beida, bruger tværbundet polyethylen (XLPE) som isoleringsmateriale, som har fremragende elektriske egenskaber, varmebestandighed og ældningsmodstand. Kombineret med en ydre kappe af polyvinylchlorid (PVC) forbedrer den yderligere beskyttelsen mod fugt, kemisk korrosion og fysisk slid. Panserlaget af stålbånd giver kablet høj tryk- og slagfasthed, hvilket gør det muligt at tilpasse sig forskellige lægningsmiljøer såsom direkte nedgravning, tunneler og rørledninger. Den er især velegnet til installationsmetoder, der ikke kræver yderligere beskyttelse af ledninger og kan begraves direkte under jorden.

Med hensyn til spændingsniveauer dækker produkterne adskillige almindeligt anvendte specifikationer såsom 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV og 26/35KV, som kan opfylde behovene i forskellige mellemspændingstransmissions- og distributionsscenarier. Kabelstrukturens design er stringent, overholder relevante nationale standarder og har god langsigtet driftsstabilitet og sikkerhedsmargin.

Ansøgninger:

Tværbundet polyethylen-isolerede, PVC-beklædte, stål-tape armerede strømkabler bruges primært i bystrømforsyning, landlige elnet, minedrift og jernbanetransitsystemer på grund af deres stålbåndsbeskyttelse. De bruges til at forbinde udstyr som understationer, distributionsskabe, transformere og generatorer. Denne type kabel er velegnet til kraftoverførsel i strømdistributionsnetværk eller industrielle installationer. Den kan begraves direkte under jorden eller installeres i kabelgrave eller kabelbakker. Kablet kan modstå et vist tryk, men ikke trækkraft.

Produktstruktur

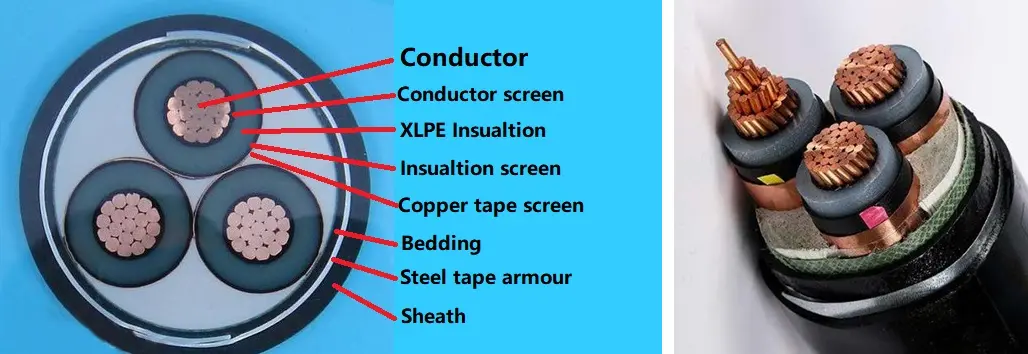

XLPE-isoleret PVC-beklædt STA MV-kabel er sammensat af en T1R kobberleder, XLPE-isolering, PVC-indpakningstape Ståltape-panser og PVC-kappe.

Leder: Kobber- eller aluminiumsleder, rundstående eller formet, klasse 2 til IEC 60228

og GB/T 3956-2008.

Isolering: Tværbundet polyethylenisolering, isoleringstykkelse, materialeegenskaber skal være i henhold til IEC 60502-2 og GB/T 12706.2, GB/T 12706.3.

Lederafskærmning: Lederafskærmningen skal være lavet af ekstruderet halvledende ikke-metallisk materiale, og det ekstruderede halvledende materiale skal være tæt bundet til isoleringen.

Isoleringsafskærmning: Isoleringsafskærmningen bør være sammensat af en kombination af et ikke-metallisk halvledende lag og et metallisk lag. Et ikke-metallisk halvledende lag, der er tæt bundet til isoleringskernen eller kan pilles af, skal ekstruderes direkte på hver isoleret kerne. Derefter skal et metallisk afskærmningslag vikles rundt om det ikke-metalliske halvledende lag. Det skal overholde bestemmelserne i IEC 60502-2, GB/T 12706.2 og GB/T 12706.3.

Indvendige beklædninger: Indvendige beklædninger skal ekstruderes. Materialerne skal være egnede til kablets driftstemperatur og kompatible med isoleringsmaterialet.

Ståltapepanser: I flerlederkabler skal armeringen påføres på en indvendig beklædning, der opfylder dobbelt ståltape. Enkeltlederkablerne til brug på a.c. systemer skal bestå af ikke-magnetisk stålbånd.

Ydre kappe: PVC kappe, kappetykkelse, materialeegenskaber skal være i overensstemmelse med IEC 60502.2 og GB/T 12706.

Flammehæmmende kabel: Der skal anvendes flammehæmmende PVC ydre kappemateriale. De flammehæmmende kvaliteter kan klassificeres i tre kategorier: Bunch A, B og C.

Ydelsesparameter

Nominel spænding: 3,6/6 kV til 18/30 kV; 26/35 kV

Testspænding: Strømfrekvenstestspændingen skal være 3,5U0, og testen skal vare i 5 minutter uden sammenbrud.

Maksimal driftstemperatur for leder: 90 ºC

Kortslutningstemperatur: +250 ºC

Isoleringstykkelse:

Kabel test

Rutinemæssige kabeltest omfatter: 1) Lederens DC-modstandstest, der kræver DC-modstanden ved 20ºC for at overholde kravene i GB/T 3956-2008 og IEC 60228; 2) AC spændingstest, kontinuerlig ved 3,5U0 spænding i 5 minutter, der bør ikke være nogen sammenbrud; 3) Delvis udladningstest, udført i henhold til GB/T 3048.12, ingen detekterbar udladning, der overstiger 10pC, bør genereres ved 1,73U0 spænding, og testfølsomheden bør nå 10pC eller højere.

Prøvetagningsprøverne omfatter hovedsageligt: ​​1) Lederstrukturinspektion, som skal overholde kravene i GB/T 3956-2008 og IEC 60228; 2) De strukturelle dimensioner af isolering, indvendig foring, ståltapepanser og kappe skal opfylde kravene i IEC 60502.2, GB/T 12706.2-2020 og GB/T 12706.3-2020; 3) Termisk forlængelsestest, som skal udføres i overensstemmelse med GB/T 2951.21-2008 og kapitel 9 i IEC 60811-2-1, og resultaterne skal være i overensstemmelse med de tilsvarende standarder.

Typeprøvning dækker følgende: isoleringens og kappens mekaniske og fysiske egenskaber og elektriske egenskaber skal opfylde kravene i IEC 60502.2, GB/T 12706.2-2020 og GB/T 12706.3-2020; enkeltkabelbrændingstesten skal overholde bestemmelserne i GB/T 19666-2019 og IEC 60332; den medfølgende flammehæmmende test bør også opfylde kravene i GB/T 19666-2019 og IEC 60332.

Produktinstallationsbetingelser:

Omgivelsestemperatur under kabelinstallation

For strømkabler med tværbundet ethylenisolering og PVC-kappe bør den omgivende temperatur ikke være lavere end 0°C under installationen.

Minimum bøjningsradius under kabelinstallation

Emballage og levering

Emballage detaljer:

Det bestemmes af mængden og kravene, du køber. Kan forhandles.

Havn: Tianjin Havn

Levering: Til søs, med fly, med ekspres.
