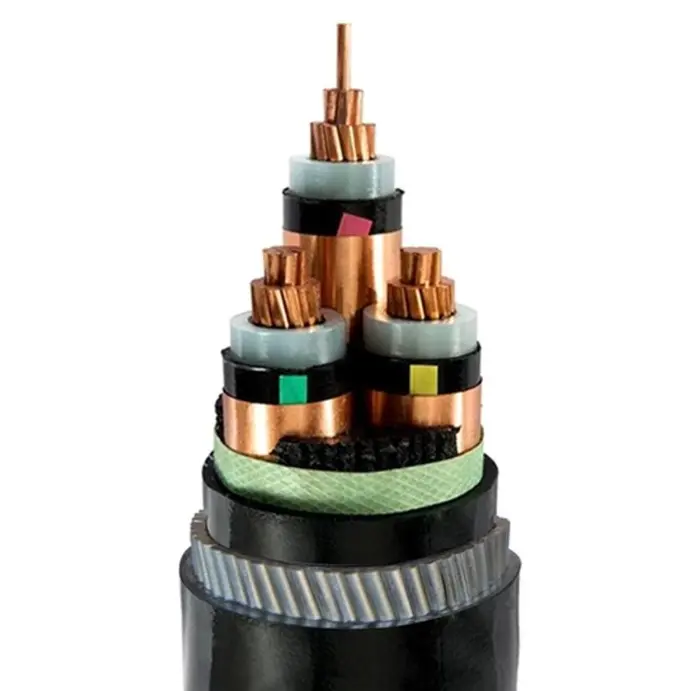

XLPE-isoleret PVC-beklædt SWA MV-kabel

Du kan vælge Beida Group som din producent og leverandør af XLPE-isoleret PVC-beklædt SWA MV-kabel. På grund af deres rustningsbeskyttelse af ståltråd besidder kablet kernefordele med stærk trækstyrke og god modstand mod eksterne mekaniske kræfter. De er velegnede til scenarier, der kræver trækstyrke, såsom høje faldhøjder og vertikale installationer. Disse kabler er anvendelige til krafttransmission i transmissions- og distributionsnetværk eller industrielle installationer.

Send forespørgsel

Produkt beskrivelse

Beida Group har over 30 års erfaring med at tilbyde XLPE-isoleret PVC-beklædt SWA MV-kabel, vi kan være din producent og leverandør, der tilbyder tilpassede tjenester.

Produktstruktur

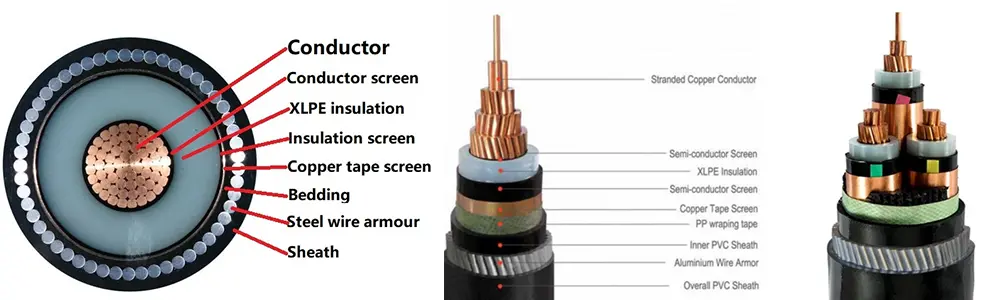

Xlpe Insulated Pvc Sheathed Swa Mv Cable

XLPE-isoleret PVC-beklædt SWA MV-kabel er sammensat af en T1R kobberleder, XLPE-isolering, PVC-indpakningstape Ståltrådsarmering og PVC-kappe.

Leder: Kobber- eller aluminiumsleder, rundstående eller formet, klasse 2 til IEC 60228

og GB/T 3956-2008.

Isolering: Tværbundet polyethylenisolering, isoleringstykkelse, materialeegenskaber skal være i henhold til IEC 60502-2 og GB/T 12706.2, GB/T 12706.3.

Lederafskærmning: Lederafskærmningen skal være sammensat af ekstruderet halvledende ikke-metallisk materiale, som skal være tæt bundet til isoleringen.

Isoleringsafskærmning: Isoleringsafskærmningen bør bestå af en kombination af et ikke-metallisk halvledende lag og et metallisk lag. Hver isoleret trådkerne skal ekstruderes direkte med et ikke-metallisk halvledende lag, der er tæt bundet til den isolerede trådkerne eller kan skrælles af. Derefter skal et metallisk afskærmningslag overlappes og vikles rundt om det ikke-metalliske halvledende lag, og det skal overholde bestemmelserne i IEC 60502-2, GB/T 12706.2 og GB/T 12706.3. Indvendige belægninger: De indre belægninger skal ekstruderes. Materialerne skal være egnede til kablets driftstemperatur og kompatible med isoleringsmaterialet.

Armering af ståltråd: I flerlederkablerne skal armeringen påføres på en indvendig beklædning, der overholder ståltråde. Enkeltlederkablerne til brug på a.c. systemer skal bestå af ikke-magnetiske ståltråde.

Ydre kappe: PVC kappe, kappetykkelse, materialeegenskaber skal være i overensstemmelse med IEC 60502.2 og GB/T 12706.

Flammehæmmende kabel: Der skal anvendes flammehæmmende PVC ydre kappemateriale. De flammehæmmende kvaliteter kan klassificeres i tre kategorier: Bunch A, B og C.

Ydelsesparameter

Nominel spænding: 3,6/6 kV til 18/30 kV; 26/35 kV

Testspænding: Strømfrekvenstestspændingen skal være 3,5U0, og testen skal vare i 5 minutter uden nedbrud.

mærkespænding U0/U	maksimal spænding Um	testspænding KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
20/12	24	42
18/30	36	63
26/35	42	90.5

Maksimal driftstemperatur for leder: 90 ºC

Kortslutningstemperatur: +250 ºC

isoleringstykkelse:

mærkespænding U0/U	isoleringstykkelse:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
20/12	5.5
18/30	8.0
26/35	10.5

Sammenligning mellem ståltrådsarmerede (YJV32, CU/XLPE/PVC/SWA/PVC) og stålbåndsarmerede (YJV22, CU/XLPE/PVC/STA/PVC) mellemspændingskabler

projekt	Fin stålwire panser	Dobbelt ståltapepanser (gab-indpakning)	kerneforskel
Mekaniske kerneegenskaber	Fremragende trækstyrke, moderat trykstyrke og god fleksibilitet	Høj trykstyrke, lav trækstyrke og gennemsnitlig bøjningsydelse	Armerede strømkabler af ståltråd har høj trækstyrke; ståltape armerede strømkabler har fremragende trykstyrke
lægningsmetode	Lodret, højt fald, under vandet, over hovedet, stort spænd	Direkte nedgravning, ledning, tunnel (miljø med lav trækstyrke)
fokus for beskyttelse	Det er modstandsdygtigt over for trækskader og slag, og har god fugt- og korrosionsbestandighed	Modstandsdygtig over for kraftigt tryk, punktering af skarpe genstande og bid af gnavere	YJV32 er velegnet til dynamiske belastninger, mens YJV22 er velegnet til statiske belastninger
Proces og omkostninger	Processen med rustning af fint ståltråd er kompleks, materialeomkostningerne er høje, og den samlede pris er endnu højere	Ståltapepanserteknologien er moden og relativt lav pris	Når budgettet er begrænset, og der ikke er trækkraft, foretrækkes YJV22
bøjningsradius	Relativt mindre (på grund af god fleksibilitet af ståltrådsstrenge)	Relativt større (omvikling af ståltape er tilbøjelig til at vride sig)	YJV32 er mere tilpasset til lægning i trange rum

Valgforslag:

1. Hvis scenariet primært involverer at modstå tryk (såsom direkte nedgravning, underjordiske forsyningstunneler), og der ikke er nogen væsentlig trækkraft eller høj faldhøjde, anbefales ståltapepanser (YJV22, CU/XLPE/PVC/STA/PVC) for dets højere omkostningseffektivitet.

2. Hvis lodret lægning, stor spændvidde, undervands eller høj faldhøjde er involveret, og aksial trækkraft skal modstås, bør ståltrådsarmering (YJV32, CU/XLPE/PVC/SWA/PVC) foretrækkes for at sikre langsigtet driftssikkerhed.

3. Begge skal matche spændingsniveauet for mellemspændingssystemet, ledertværsnit og beskyttelseskravene i læggemiljøet (særlige krav såsom korrosionsbestandighed og flammehæmning kan tilpasses yderligere).
